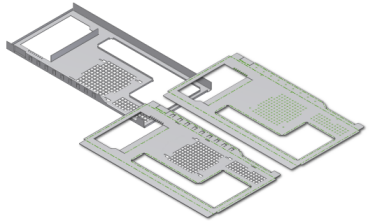

판금 설계는 부품 모델링 환경을 확장한 것입니다.
판금 고유의 명령은 접힌 모형과 전개된 모형 모두에 대한 작업을 간소화합니다. 많은 제조 정보를 담고 있는 플랫 패턴을 구멍, 펀치 및 절곡부의 테이블을 포함하는 도면에 작성하고 문서화할 수 있습니다. CNC 제조를 위해 플랫 패턴을 업계 표준 형식으로 내보낼 수 있습니다.
판금 부품을 작성하는 방법
- 판금 템플릿을 사용하여 판금 부품을 작성합니다. 템플릿은 재질 두께, 절곡부 반지름 및 구석 릴리프에 대한 설정을 사용합니다. 스케치 명령을 사용하여 기준 면 또는 초기 컨투어 플랜지에 대한 프로파일을 작성합니다. 그런 다음 스케치를 종료하고 판금 피쳐를 작성한 다음 부품을 완성하는 데 필요한 추가 판금 피쳐를 추가합니다.
- 균일한 두께로 일반 부품을 작성한 다음 판금 부품으로 변환합니다. 부품을 판금으로 지정하면 판금 탭이 표시되며 판금별 매개변수가 매개변수 리스트에 추가됩니다.
반대로 판금 부품을 표준 부품으로 변환할 수 있습니다. 이렇게 하면 판금 탭이 닫히고 표준 부품 모델링 명령 및 환경이 복원됩니다. 판금 부품을 표준 부품으로 변환하면 판금 플랫 패턴이 자동으로 삭제됩니다. 판금 부품에서 플랫 패턴을 삭제할 때마다 연관된 도면의 모든 플랫 패턴 뷰도 삭제합니다.
주: 이 기술을 사용할 경우 모델링된 시트 두께를 재질 두께 매개변수 설정과 일치시켜야 합니다. 부품을 판금으로 변환한 후에 두께 매개변수를 사용하여 판금 두께를 제어하는 모든 치수 및 매개변수 값을 교체하는 것이 좋습니다. 예를 들면, 돌출 피쳐에서 두께를 거리 연장 방법의 돌출 값으로 사용합니다. 판금 규칙을 변경한 경우 또는 판금 기본값 대화상자에서 두께를 수동으로 재지정한 경우 두께 매개변수가 부품 두께를 업데이트합니다. - 특정 조건 세트에 맞는 판금 부품을 작성하려면 일련의 곡면을 구성한 후 함께 스티치하여 두껍게 합니다.
판금 부품과 일반 부품 비교
판금 부품은 일정한 두께로 금속의 플랫 조각에서 시작합니다. 제조 목적에 있어서 절곡부 반지름 및 릴리프 크기와 같은 상세 정보는 일반적으로 부품 전체에 걸쳐 동일합니다. 이러한 상세 정보에 대한 값을 입력하면 설계 시 자동으로 적용됩니다. 예를 들어 플랜지를 작성할 때에는 절곡부가 자동으로 추가됩니다.
제조 공정을 위해 접힌 모형을 플랫 패턴으로 다시 변환해야 합니다. 그런 다음 접힌 모형 또는 플랫 패턴 검색기 노드를 두 번 클릭하여 모형의 접힌 뷰와 평평한 뷰 간에 전환할 수 있습니다.
정리 목적을 위해 피쳐를 플랫 패턴에 추가할 수 있습니다. 일반적으로 이러한 작업은 공장 특정 제조 방식을 지원하기 위해 수행됩니다. 플랫 패턴 탭에 있는 명령을 사용하여 플랫 패턴에 추가된 피쳐는 모형이 접힌 상태에서 표시될 때 표시되지 않습니다.
