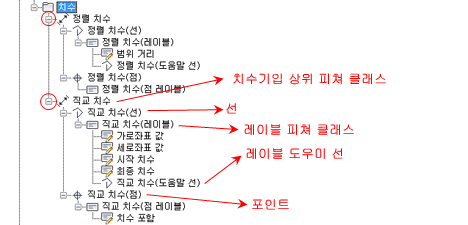

치수기입은 몇 개의 관련 피쳐 클래스로 구성되어 있습니다. 산업 모형에 치수 확장을 추가하면 다음 그림과 같이 치수기입 피쳐 클래스가 작성됩니다. 산업 모형 설정을 참고하십시오.
데이터 모형: 치수기입 피쳐 클래스가 몇 개의 관련 피쳐 클래스로 구성되어 있습니다.
상위 치수: 이 속성 테이블에는 어떤 지오메트리도 저장되지 않습니다.
|
치수 테이블 |
설명 |
|
<치수> |
|
|
FID |
기본 키 |
|
DIMENSION_TYPE |
치수기입 유형: AA = 정렬된 가로좌표만 AT = 정렬된 문자만 AC = 정렬된 전체 OC = 직교 전체 OE = 직교 확장 기준선 |
하위 치수: 이 테이블에는 지오메트리가 저장됩니다.
|
치수 점 하위 |
설명 |
|
<치수>_P |
|
|
측정 선(예: 가로좌표 및 세로좌표)의 시작 점과 끝 점의 점을 저장합니다. |
|
|
FID |
기본 키 |
|
GEOM |
자세한 정보는 Oracle Spatial Users Guide and Reference를 참고하십시오. |
|
FID_PARENT |
치수 상위 테이블에 연결하는 외부 키입니다. |
|
POINT_TYPE |
AS = 직교 가로좌표 시작 AE = 직교 가로좌표 끝 AE_ = 직교 가로좌표 끝, 표시되지 않음. OS = 직교 세로좌표 시작 OE = 직교 세로좌표 끝 S = 정렬된 선 시작, 가로좌표 E = 정렬된 선 끝, 가로좌표 |
|
치수선 하위 |
설명 |
|
<치수>_L |
|
|
측정 선을 저장합니다. |
|
|
FID |
기본 키 |
|
GEOM |
자세한 정보는 Oracle Spatial Users Guide and Reference를 참고하십시오. |
|
FID_PARENT |
치수 상위 테이블에 연결하는 외부 키입니다. |
|
LENGTH |
|
|
LINE_TYPE |
AL = 정렬된 선, 가로좌표 AL_ = 정렬된 선, 가로좌표, 표시되지 않음. HL = 치수 도움 선 HL_ = 치수 도움 선, 표시되지 않음. OO = 직교 세로좌표 OA = 직교 가로좌표 OAE = 직교 가로좌표 연장 OAB = 직교 기준 선 가로좌표 |
|
OFFSET |
측정 선의 간격띄우기를 저장합니다. |
|
MEASURED_A |
측정된 정렬된 선 또는 직교 가로좌표의 치수입니다. |
|
MEASURED_O |
측정된 직교 세로좌표의 치수입니다. |
|
CALCULATED_A |
계산된 정렬된 선 또는 직교 가로좌표의 치수입니다. |
|
CALCULATED_O |
계산된 직교 세로좌표의 치수입니다. |
|
레이블 |
|
|
<치수>_TBL |
|
|
레이블 피쳐 클래스에는 측정 레이블의 문자를 저장합니다. 피쳐 클래스 유형: 레이블을 참고하십시오. |
|
|
치수 레이블 선 |
설명 |
|
<치수>_HL |
|
|
레이블과 관련된 선(예: 레이블이 속해 있는 피쳐를 가리키는 선)을 저장합니다. |
|
|
FID |
기본 키 |
|
GEOM |
자세한 정보는 Oracle Spatial Users Guide and Reference를 참고하십시오. |
|
FID_PARENT |
치수 레이블 테이블에 연결하는 외부 키입니다. |
