직교 치수기입 정보

직교 치수기입 유형은 몇 가지가 있습니다. 치수기입 유형에 따라 시스템은 LINE_TYPE 속성과 POINT_TYPE 속성을 사용하여 점과 선을 구분합니다. 화면표시 모형에서 이러한 속성을 사용하여 치수기입 도면층에 스타일을 지정할 수 있습니다.

예를 들어 직교 점이 가로좌표 끝 점 뒤에 위치하여 가로좌표를 연장한 경우, 이 선의 유형은 OAE이고 이 선 스타일을 점선으로 지정할 수 있습니다.

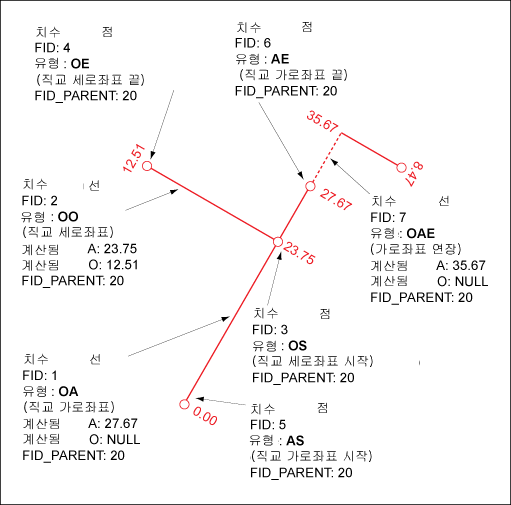

데이터 모형: 직교 치수 구성요소

직교 치수기입은 다음 표에 표시된 대로 점과 선으로 구성되어 있습니다.

직교 치수기입 유형	설명
OC = 직교 전체	점과 레이블이 포함된 기본 직교 치수기입. 다음 항목으로 구성되어 있습니다. OA 유형의 선 = 직교 가로좌표 OAE 유형의 선: 직교 가로좌표 연장. 세로좌표가 가로좌표 시작 점 또는 끝 점 뒤에 있는 경우만 해당됩니다. AS 유형의 점 = 가로좌표 시작 점 AE 유형의 점 = 가로좌표 끝 점 OO 유형의 다중 선: 세로좌표 각 세로좌표의 경우: OS 유형의 점: 세로좌표 시작 점 각 세로좌표의 경우: OE 유형의 점: 세로좌표 끝 점
OE = 직교 확장 기준선	기준선 연장을 기반으로 하는 직교 치수기입. 예를 들어 건물의 모서리를 가로좌표로 사용합니다. 다음과 같이 구성되어 있습니다. OAB 유형의 선 = 직교 가로좌표 OAE 유형의 선: 직교 가로좌표 연장 세로좌표가 가로좌표 시작 점 또는 끝 점 뒤에 있는 경우만 해당됩니다. AS 유형의 점 = 가로좌표 시작 점 AE_ 유형의 점 = 가로좌표 끝 점 특수 선 유형에 주의합니다. 화면표시 관리자에서 AE_ 선 유형을 사용하여 도면에서 끝 점을 숨길 수 있습니다. OO 유형의 다중 선: 세로좌표 각 세로좌표의 경우: OS 유형의 점: 세로좌표 시작 점 각 세로좌표의 경우: OE 유형의 점: 세로좌표 끝 점

OC와 OE 치수기입에서는 모두 포함된 피쳐 치수기입이 지원됩니다. 포함된 피쳐는 직교 가로좌표를 교차하는 선입니다. 교차점은 또 다른 직교 점으로 포함될 수 있습니다.

직교 기준선 치수 및 포함된 치수 구성요소
