영역 위상은 종종 토지 대장 응용 프로그램의 구획을 나타냅니다. 구획은 구획의 경계로 정의되며 전체 구획에만 적용되는 데이터를 포함해야 합니다. 이 모형의 경계는 선의 집합 및 폴리곤의 면적에 해당됩니다. 영역 위상은 선 세트에서 영역(폴리곤)을 작성합니다.
영역 위상은 면중심점과 선 피쳐 클래스의 두 개의 피쳐 클래스로 구성되며 다양한 특성이 있습니다.
교차는 1차 피쳐 클래스로서의 폴리곤과 2차 피쳐 클래스로서의 폴리곤, 행 문자열 및 점을 사용하여 수행할 수 있습니다. 교차의 경우 영역 위상을 사용하여 1차 피쳐 클래스를 위해 선 집합으로 폴리곤을 작성할 수 있습니다. 데이터 모형: 교차를 참고하십시오.
호 선형화 공차
영역 위상을 작성할 때 호 선형화 공차에 대한 기본값을 설정할 수 있습니다. 위상을 삭제한 후 재작성하지 않고는 나중에 위상을 변경할 수 없습니다.
호 선형화 공차를 사용하면 데이터 혼합, 특히 호 세그먼트의 미미한 중첩을 없앨 수 있습니다. 중첩이 발견되면 각 세그먼트가 선형 세그먼트로 대치되는 것과 같은 방식으로 호의 시작 또는 끝에서 호 세그먼트가 선형화됩니다. 이러한 선형화로 위상 오류가 해결되고 중첩이 사라지면 폴리곤이 저장됩니다. 그렇지 않으면 위상 오류가 반환됩니다.

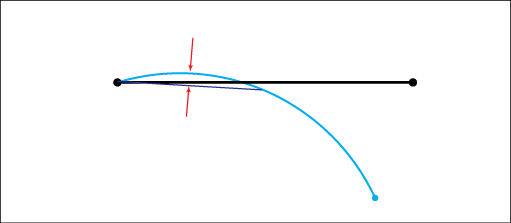

영역 위상: 호 선형화 공차를 설정하여 호와 선의 중첩을 조정할 수 있습니다.
호 선형화 공차 값은 선 피쳐 클래스에 대한 공간 공차보다 작지 않아야 합니다. 선 피쳐 클래스 공간 공차의 2 – 5배여야 합니다.
둘레 외부 영역 수정

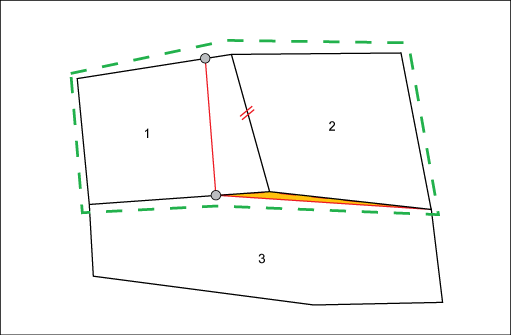

영역 피쳐 둘레 내부의 모서리를 수정하면 그 왼쪽과 오른쪽에 위치한 해당 영역에 영향을 미칩니다. 이러한 영역이 둘레 외부 또는 둘레 버퍼 내에 있을 경우 수정이 미치는 영향이 크면 수정을 취소할 수 있습니다.
산업 모형이 작업 활성화되고 현재 작업에 둘레가 지정되어 있는 경우 둘레 외부의 폴리곤을 통해 영역이 지정된 공차 이상으로 변경되는지 여부를 확인합니다. 예를 들어, 스위스 토지 관리에서는 1m2 이상의 변경이 허용되지 않습니다.
영역 위상을 작성하려면
- Infrastructure Administrator에서 다음 중 하나를 수행합니다.
- 엔터프라이즈를 클릭하고 엔터프라이즈 산업 모형에 연결합니다. 프로젝트를 엽니다.
- 파일을 클릭하고 산업 모형 도면 또는 템플릿을 엽니다.
- 산업 모형의 데이터 모형 노드를 클릭합니다.
- 위상 노드 항목을 마우스 오른쪽 버튼으로 클릭한 후 을 클릭합니다.
- 영역 위상 대화상자에서 위상을 정의합니다.
특성을 정의하고 확인을 클릭합니다.
영역 위상 대화상자
설명
위상 영역
위상에 대한 일반 설정이 포함됩니다.
이름
위상의 이름을 지정합니다.
면중심점 피쳐 클래스
면중심점 피쳐 클래스(FC)를 선택합니다. 면중심점에는 폴리곤의 필수 정보가 저장됩니다. 면중심점은 여러 위상이 공유할 수 있습니다.
선 피쳐 클래스
모서리 FC를 선택합니다. 하나의 모서리 FC가 여러 위상에 참여할 수 있습니다.
공차 영역
호 선형화
호 선형화 값을 설정합니다. 기본값은 0.08입니다.
최대 둘레 외부 영역 수정
작업 둘레의 외부 또는 부분적으로 외부에 있는 폴리곤 영역 수정에 대한 공차를 설정합니다.
고급 영역
면중심점 필터 표현식
영역 위상 작성에 사용될 면중심점을 선택합니다. 면중심점 피쳐 클래스에 대한 필터 입력 방법:
<열> = <값>(예: ID_TYPE=24)
선 필터 표현식
영역 위상 작성에 사용될 모서리를 선택합니다.
