Infrastructure Application Extension은 Infrastructure Map Server를 설치하고 Oracle 기반 엔터프라이즈 산업 모형을 사용하는 경우에만 사용할 수 있습니다.
Infrastructure Application Extension 피쳐
Infrastructure Application Extension에서 주요 기능의 대부분은 AutoCAD Map 3D 피쳐와 같습니다. Infrastructure Application Extension은 Autodesk Infrastructure Map Server 위에 구축되기 때문에 Autodesk Infrastructure Studio를 사용하여 도면층 스타일과 레이블을 작성할 수 있습니다. 배치를 작성하여 다른 사용자들이 사용할 수 있도록 웹에 게시합니다. 많은 AutoCAD 및 AutoCAD Map 3D 명령을 사용하여 피쳐를 직접 편집할 수 있습니다.
수정 지시 지정을 사용하여 인쇄하거나 공유할 임시 피쳐, 문자 또는 기호가 포함된 지도에 표식을 할 수 있습니다. 치수기입을 사용하여 지도의 피쳐에 임시 치수 선 또는 직교 표식을 추가할 수 있습니다. 레드라인 도면층과 치수 도면층은 웹 캐시에 저장되고 데이터베이스에 저장되지 않습니다.
유연성 있는 웹 배치를 사용하여 인터넷 또는 인트라넷에서 지도를 보거나 지도와 상호작용할 수 있습니다. 유연한 웹 배치는 CSS 기반 웹 배치로, Infrastructure Studio에 포함된 템플릿을 수정할 수 있고 타사의 템플릿을 추가할 수도 있습니다. 유연성 있는 웹 배치를 새로 작성하려면 표시할 지도를 선택만 하면 됩니다. 다른 설정은 모두 기본값을 갖습니다.
Infrastructure Application Extension 구성요소

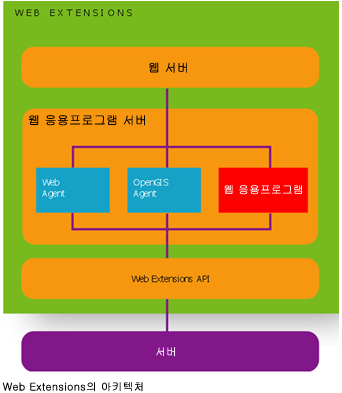

Autodesk Infrastructure Web Server Extension은 웹 서버 확장 API를 통해 액세스할 수 있는 내부 구성요소입니다. 또한 http://servername:port/mapserver2012/mapagent/index.html에서 액세스할 수 있는 양식 기반 인터페이스도 있습니다. Web Server Extension은 Infrastructure Map Server에서 제공된 서비스를 HTTP 프로토콜을 사용하여 인터넷 또는 인트라넷을 통해 클라이언트 응용프로그램에 표시합니다.
WebAgent는 클라이언트의 요청을 처리한 후 Infrastructure Map Server로 전달합니다. 두 개의 클라이언트는 Infrastructure Studio와 Infrastructure Map Server 뷰어입니다. WebAgent는 Infrastructure Map Server 서비스 HTTP 프로토콜을 구현하여 요청을 서버로 전달할 때 사용합니다. WebAgent는 들어오는 요청 매개변수를 처리하고 적절한 서버에 연결한 다음 요청을 처리하는 데 필요한 서비스 API를 호출합니다. 서비스 API가 응답하면 API에서 반환된 모든 데이터가 클라이언트로 다시 스트림됩니다.
Infrastructure Application Extension을 사용하여 현장의 사용자에게 웹 기반 버전의 산업 모형을 제공할 수 있습니다. 산업 모형의 프로젝트, 데이터 양식, 워크플로우, 작업 및 피쳐 검색 정의는 사용자가 작성한 모든 Infrastructure Application Extension 응용프로그램에서도 사용할 수 있습니다. 사용자는 바탕 화면 또는 웹 브라우저에서 AutoCAD Map 3D의 데이터를 편집할 수 있습니다.
응용프로그램 확장을 설정하기 전에 다음 요구사항을 충족해야 합니다.
- Internet Explorer에서 팝업 차단이 비활성화되어 있어야 합니다.
- IIS 웹 사이트가 실행 중이어야 합니다.
- Oracle 서비스가 실행 중이어야 합니다.
- Infrastructure Administrator가 설치되어 있어야 합니다.
- 시스템 사용자(MAPSYS)가 설치되어 있어야 합니다.
Infrastructure Application Extension 웹 응용프로그램을 설정하기 위한 기본 단계는 다음과 같습니다.
이 워크플로우의 단계:
