구성 대화상자

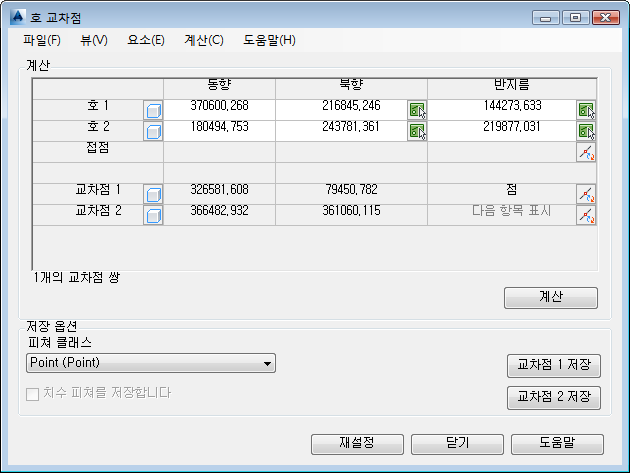

다음 호 교차점 대화상자에는 구성 및 계산 명령에 대한 대화상자 컨트롤 및 구성요소가 표시됩니다.

구성 대화상자

흰색 문자 상자

값을 수정하기 위해 편집할 수 있습니다.

회색 문자 상자

계산 결과를 표시합니다.

바로 가기 메뉴

구성 대화상자의 문자 상자를 마우스 오른쪽 버튼으로 클릭하면 바로 가기 메뉴가 표시됩니다.

피쳐 클래스 리스트 상자

계산된 객체(점 또는 행 문자열 피쳐 클래스)에 대한 피쳐 클래스를 지정합니다. 이 리스트에는 작업공간의 모든 해당 피쳐 클래스, 예를 들어 결과가 점인 경우 점 피쳐 클래스가 표시됩니다.

도면에서 요소를 선택합니다. 이 아이콘을 클릭하는 경우 초점이 지도로 변경됩니다. 이 아이콘을 사용하여 거리를 측정할 수도 있습니다(각도 및 직교 투영 제외).

아이콘을 반전합니다. 이 명령은 컨텍스트에 따라 다음 작업을 실행합니다.

요소의 방향을 변경합니다.

가능한 두 결과 사이를 전환합니다.

대수 기호를 변경합니다.

결과 또는 구성 요소를 강조합니다.

가로좌표를 이동합니다. 도면에서 가료좌표 값을 수정하거나 설정합니다.

새로 만들기

모든 항목을 재설정하고 새 계산을 시작합니다. 초점이 지도로 변경되고 필요한 요소를 식별하라는 프롬프트가 표시됩니다.

계산

예를 들어, 매개변수를 수정한 후 계산을 시작합니다. 계산 작업의 결과는 데이터베이스에 저장되지 않지만 도면의 화면표시는 업데이트됩니다.

옵션 저장 영역

계산 결과를 저장합니다.

저장

결과를 데이터베이스에 저장합니다. 계산 결과가 두 개 이상인 경우 결과 1 또는 결과 2를 저장할 수 있습니다.

치수 피쳐 저장

계산된 피쳐의 치수기입을 자동으로 저장합니다. 직교 계산 및 호 교차점에 사용할 수 있습니다. 치수기입 피쳐 클래스를 지정하려면 COGO 및 치수기입 옵션을 사용합니다.

이 옵션은 다음 조건에서만 사용할 수 있습니다.

재설정

모든 항목을 재설정하고 새 계산을 시작합니다.

닫기

대화상자를 닫고 계산을 종료합니다.

상태 행

계산에 대한 정보(예: 교차점 또는 접선의 수)를 표시합니다.
