피쳐 간 연결 및 흐름 방향은 위상 테이블인 EL_ELECTRIC_CONN, EL_STRUCTURAL_CONN(전기 NA), EL_CONN 및 EL_STR_CONN(전기 CE)에 저장됩니다. 새 피쳐를 디지타이즈할 때 연결과 흐름이 업데이트됩니다.
위상의 피쳐 형상에서 모든 연결을 결정할 수 없으면 전기의 초기화 기능을 사용하지 않는 것이 좋습니다. 외부 전기 피쳐와 구조 내부의 전기 피쳐 간에 설정된 연결은 순수하게 논리적 연결입니다. 따라서 가급적이면 전기 위상을 초기화하지 않는 것이 좋습니다. 수동으로 연결된 피쳐가 없으면 구조적 위상을 초기화할 수 있지만, 이 작업은 정규 작업으로는 바람직하지 않습니다.
연결 테이블을 수동으로 수정하지 마십시오.
템플릿을 사용하여 피쳐 그룹을 삽입하는 경우 공간적으로 연결된 피쳐와 비공간적으로 연결된 피쳐가 모두 연결 테이블에 저장됩니다.
|
연결 속성 |
설명 |
|
FID_FROM |
특정 피쳐를 지정합니다. |
| F_CLASS_ID_FROM | 특정 피쳐 클래스를 지정합니다. |
|
FID_TO |
연결된 피쳐를 지정합니다. |
| F_CLASS_ID_TO | 연결된 피쳐 클래스를 지정합니다. |
|
FLOW |

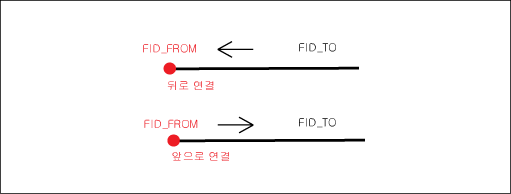

특정 피쳐(FID_FROM)와 연결된 피쳐(FID_TO) 간의 흐름 방향을 지정합니다.
|
공간적으로 연결된 피쳐의 경우, 피쳐를 삽입하거나 업데이트할 때 연결 테이블이 자동으로 유지됩니다. 전기 위상의 경우 내부 위상 업데이트 프로그램이 VOLATGE, PHASE, CIRCUIT 피쳐 속성의 일관성을 검사합니다. 위상 업데이트 프로그램은 다음 작업을 수행합니다.
- 새 피쳐의 흐름 방향을 정의합니다.
- 새 피쳐 또는 수정된 피쳐에 대한 회로, 위상 및 전압 값을 설정합니다.
예를 들어, 연결된 모든 피쳐의 값이 동일하거나 연결된 피쳐의 값이 정의되지 않았지만 하나 이상의 피쳐의 값이 정의된 경우입니다. 값이 아직 정의되지 않은 경우에만 설정됩니다. 중지 피쳐는 무시됩니다.
- 연결된 피쳐의 회로, 위상 및 전압 값을 설정합니다.
예를 들어, 새 피쳐의 값을 정의할 때 연결된 피쳐의 회로, 위상 및 전압 값을 설정합니다. 연결된 모든 피쳐의 값이 동일하거나 Null입니다.
- 위상, 전압 및 회로를 검사합니다.
연결이 유효하지 않으면 메시지가 표시됩니다.
