이 섹션에서는 측량 모듈의 주요 개념 및 피쳐에 대해 소개합니다.
가져오기 - 계산 - 분석 - 분산
측량 모듈에서는 필드 측정을 처리하는 도구가 제공됩니다. 기본 워크플로우는 다음과 같이 구성됩니다.
- 필드 측정 가져오기
- 최소 평방 조정을 기준으로 좌표 계산. 좌표는 별도의 측량 데이터베이스에 저장됩니다.
- 결과 분석.
- 좌표 분산은 측량 데이터베이스에서 적합한 GIS 데이터베이스로의 전송을 의미합니다.
필드 코드
필드에서 필드 코드를 사용하여 측정한 점을 구분할 수 있습니다. 필드 코드는 점이 계산 프로세스에 통합되는 방법 및 계산된 점이 저장되는 데이터베이스 스키마와 피쳐 클래스를 지정합니다 예를 들어 필드 코드 10은 제어점을, 필드 코드 21은 빌딩 코너를, 필드 코드 41을 맨홀을 나타냅니다. 필드 코드는 최대 64자로 구성된 영숫자 값입니다.
필드 코드 리스트
필드 코드 리스트를 사용하여 측정된 점을 피쳐 클래스에 매핑할 수 있습니다. 예를 들어 필드 코드 41을 폐수 데이터베이스의 맨홀 피쳐 클래스(WW_MANHOLE)에 매핑할 수 있습니다. 필드 코드 리스트는 여러 개 포함할 수 있습니다. 기본 측량에 대한 필드 코드 리스트 1개와 Topographic 측량에 대한 필드 코드 리스트 1개 등 다양한 전역 필드 코드 리스트를 정의할 수 있습니다. 프로젝트를 작성할 때 적합한 필드 코드 리스트를 선택합니다.
측량 데이터베이스

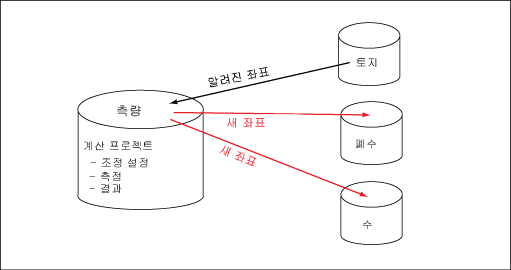

측량 모듈에서는 측정, 계산 설정 및 결과가 별도의 데이터베이스 스키마에 저장됩니다. 조정 계산에 필요한 제어점은 서버의 모든 산업 모형에 저장할 수 있습니다. 또한 새 좌표도 서버의 모든 산업 모형에 분산할 수 있습니다.
측량 작업공간
측량을 사용하려면 측량 데이터베이스가 포함된 프로젝트 , 연결점이 저장된 산업 모형 및 새 점이 분산될 산업 모형이 필요합니다.
계산 프로젝트
계산 프로젝트에는 하나의 조정 계산에 대한 측정 및 설정이 저장됩니다. 하나의 조정에서 처리할 모든 측정을 하나의 계산 프로젝트로 가져옵니다. 여러 기기의 측정을 하나의 계산 프로젝트로 결합할 수 있습니다(예: GPS 및 타키미터 측정).
세션
세션은 계산 프로젝트로 가져온 측정 세트로, GPS 유형이나 타키미터 유형이 될 수 있습니다. 좌표의 경우 각 가져오기 파일이 GPS 세션에 지정됩니다. 좌표 변환의 경우 각 세션에 대해 변환 매개변수를 별도로 결정할 수 있습니다.
타키미터 파일의 경우 각 측점이 타키미터 세션에 지정됩니다. 세션은 GPS 세션이나 타키미터 측점 등 동일한 조건에서 만들어진 관찰을 그룹화합니다.
기준점 및 상세점

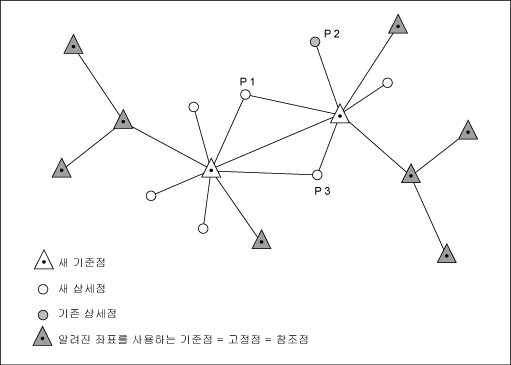

필드 측정에서 기준점과 상세점 등 두 개의 점 유형을 구분할 수 있습니다. 측정 파일에서 점은 기준점이나 상세점으로 분류됩니다.
기준점—제어 측점, 연결점 또는 측지 네트워크 점과 같은 측지점. 기준점은 데이터베이스에 저장된 알 수 있는 좌표를 포함한 점(고정점)이거나 빈 측점과 같은 새 점입니다.
상세점—빌딩 코너, 맨홀 또는 경계점과 같은 실제 객체의 위치를 결정하는 측정된 점. 측점으로 사용되지 않은 기준점 이외의 점들은 측지 네트워크의 일부가 아닙니다.
참조점 및 기존 상세점
참조점—데이터베이스에 저장된 고정점. 조정 계산을 시작하기 전에 각 기준점에 대해 데이터베이스에서 참조점을 검색합니다. 데이터베이스에 참조가 없는 기준점은 조정 프로세스에 새 점으로 사용됩니다.
기존 상세점—데이터베이스에 저장된 상세점. 조정 계산을 시작하기 전에 경우에 따라 기존 상세점을 검색할 수 있습니다. 예를 들어 좌표를 개선하거나 좌표의 유효성을 확인하기 위해 상세점을 한 번 더 측정하여 기존 점을 조정 프로세스에 추가할 경우입니다.
동일점

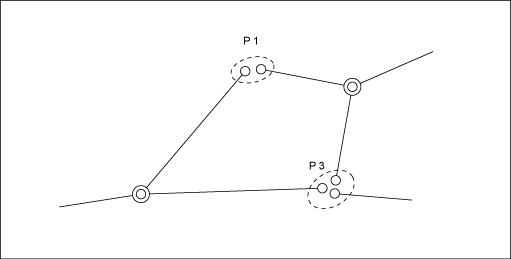

일반적으로 상세점은 두 번 이상 측정됩니다 예를 들어 여러 측점에서 상세점을 측정하여 측정이 미세하게 조정됩니다(중층 결정). 동일점은 여러 번 측정된 상세점입니다. 조정 프로세스의 경우 동일점은 병합되어 알 수 없는 하나의 새 상세점으로 사용됩니다.
이동 가능한 점
이동 가능한 점은 데이터베이스에 이미 저장된 상세점이나 고정점입니다. 이동 가능한 점에는 관찰로 조정 프로세스에 사용된 기지 좌표가 포함됩니다. 이동 가능한 점을 사용하면 새 점이 로컬 상황에 맞춰집니다.
분산된 점
계산한 후에는 측량 데이터베이스에 저장된 새 점이 해당 대상 산업 모형에 분산됩니다. 필드 코드 리스트에서 지정된 분산 규칙에 따라 하나의 점을 여러 산업 모형 및 여러 피쳐 클래스에 분산할 수 있습니다.
