제어 거리 검사

제어 거리는 현재 계산 프로젝트의 새 상세점과 하나 이상의 기존 점 사이에서 측정됩니다. 제어 거리 분석에서 수행되는 단계는 다음과 같습니다.

• FS—오류 섹션 계산. FS는 점 좌표에서 계산된 거리와 측정된 거리 간 차이이며, 오류 섹션 임계값을 초과할 수 없습니다.

  FS가 임계값 범위에 속하면 측정 중인 방향이 올바른 검사를 제공하는 데 적합한지 여부가 계속 확인됩니다.

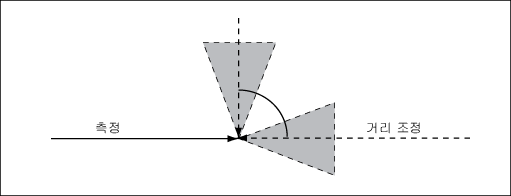

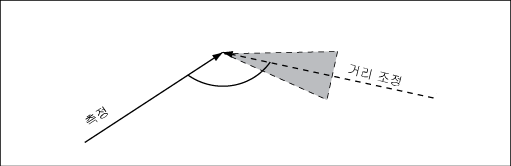

• 지오메트리 검사 - 사례 1—제어 거리와 측정선 간 각도를 검사합니다. 각도는 1/8 원 각도(45도)의 홀수법 +-13.57도여야 합니다. 각도가 45 +-13.5도, 135 +-13.5도, 225 +-13.5도 또는 315 +-13.5도이면 검사를 성공한 것입니다.

  사례 1이 실패하면 사례 2가 계속 검사됩니다.


• 지오메트리 검사 - 사례 2—두 개의 제어 거리 간 각도를 검사합니다. 각도는 1/4 원 각도(90도)의 홀수법 +-13.5도여야 합니다. 즉, 각도가 90 +-13.5도 또는 270 +-13.5도이면 검사를 성공한 것입니다.


GPS 점을 조정하려면 사례 2에 따라 두 개의 제어 거리를 측정해야 합니다.

주:

+-13.5도 시스템 테이블 TB_SUR_SETTING, CONTROLDISTANCE_GEOM_CHECK_THRESHOLD 키에 대한 기본 임계값을 변경할 수 있습니다. 단위는 문서의 각도 단위입니다.

제어 거리 검사 결과

제어 거리 분석 결과는 문서로 작성되며, 다음 중 하나가 될 수 있습니다.

• 성공: FS가 임계값 범위에 포함되며 측정 설정이 적합합니다.
• 실패: 지오메트리. FS가 임계값 범위에 속하지만 측정 설정에서 적합한 컨트롤을 제공하지 않습니다.
• 실패: FS가 임계값을 초과합니다. 측정 설정이 검사되지 않았습니다.

제어 거리 측정을 성공할 경우 계산 결과(표준화된 잔차(Wi), 로컬 신뢰도(Zi) 및 좌표 신뢰도(NA))에 영향을 미칩니다. 좌표 정밀도(EMA), 카이 제곱 테스트에는 영향을 미치지 않으며 측량 결과에도 영향을 미치지 않습니다.

7단계 조정 계산에서 제어 거리 측정에 성공한 점에 대한 측정은 표준화된 잔차(Wi) 분석 및 로컬 신뢰도(Zi) 분석 요약에 표시되지 않습니다.

7단계 조정 계산에서 제어 거리 측정에 성공한 계산된 점은 좌표 신뢰도(NA)에 표시되지 않습니다.
