선 또는 폴리선 피쳐 위에 점 피쳐를 디지타이즈하는 경우 올바른 네트워크 위상을 유지하기 위해 선 또는 폴리선이 분할됩니다.
점을 디지타이즈하고 선을 분할하려면
- 산업 모형 탐색기 아이콘
을 클릭합니다. - 분할할 선의 항목을 확장합니다. 예를 들어, 파이프 또는 구역입니다.
- 파이프 또는 구역 피쳐 클래스를 마우스 오른쪽 버튼으로 클릭한 후 다음 작업 중 하나를 수행합니다.
- 소프트 분할을 클릭합니다(지오메트리만 해당).
- 하드 분할을 클릭합니다(속성도 해당).
- 도면에서 파이프 또는 구역을 나타내는 선을 선택합니다.
- 선택 대화상자에서 디지타이즈할 점 피쳐 클래스를 선택합니다. 예를 들어, 맨홀을 선택합니다.
- 점을 디지타이즈합니다.
새 점을 선택한 선 위에 정확하게 작성할 필요는 없습니다. 선택한 선 옆에 점을 작성하면 선이 분할되고 새 선이 이 점으로 이동합니다. 그러나 선택하지 않은 선 위에 점을 작성하면 선이 분할되지 않습니다.
주:
객체 스냅 및 객체 스냅 추적을 사용하면 점을 선 위에 정확하게 작성할 수 있습니다.

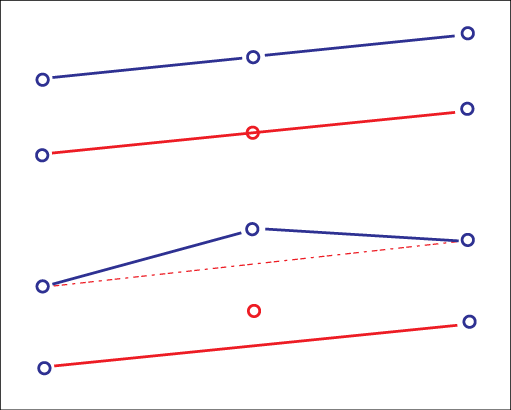

선 분할: 유틸리티 선 위나 옆에 점을 디지타이즈하면 새 선이 이 점으로 이동합니다.
일반적으로 시작 점과 끝 점 좌표만 알고 있고 직선으로 연결된 구역을 디지타이즈하는 경우 하우스 커넥터와 같은 새 점을 측정했을 때 이 점은 보통 파이프 위에 정확하게 작성되지 않으므로 파이프를 새 점에 맞도록 조정해야 합니다.
