산업 모형 도면 을 작성하기 위해 사용하는 산업 모형 템플릿 외에도 미리 정의된 지오메트리, 속성, 레이블 및 내부 연결을 가진 여러 개의 산업 모형 으로 구성된 피쳐 템플릿 이 있습니다.
피쳐 템플릿을 사용하여 필요에 따라 삽입하고 다시 사용할 수 있는 피쳐 그룹을 작성합니다. 예를 들어, 피쳐 템플릿을 사용하여 변압기 뱅크, 호환 가능 단위, 변전소 또는 횡단을 작성할 수 있습니다. 또한 속성 값(참조 레코드)이 다른 여러 장비 유형에 대한 템플릿을 정의할 수 있습니다.
피쳐 클래스에 피쳐 템플릿을 지정할 수 있습니다. 템플릿을 정의하는 경우 해당 템플릿을 지정할 피쳐 클래스의 피쳐를 하나 이상 선택해야 합니다. 산업 모형 에 작업 이 활성화된 피쳐 클래스가 포함되어 있는 경우 템플릿의 피쳐 그룹 및 피쳐 그룹 피쳐에 대한 작업이 활성화되어야 합니다. 기타 모든 템플릿 피쳐 클래스에 대한 작업은 활성화하지 않아야 합니다. 또한 이런 클래스를 작업 템플릿에 추가해야 합니다.
템플릿의 피쳐 그룹화
템플릿 피쳐를 그룹화하는 경우 피쳐 배열을 단일 도면요소로 이동하거나 회전할 수 있습니다. 그러나 피쳐 배열을 인스턴스화하는 경우 구성요소를 개별적으로 이동할 수 없습니다. 이 동작은 템플릿의 일부인 피쳐 클래스의 템플릿 인스턴스 업데이트 피쳐 규칙에 의해 제어됩니다.

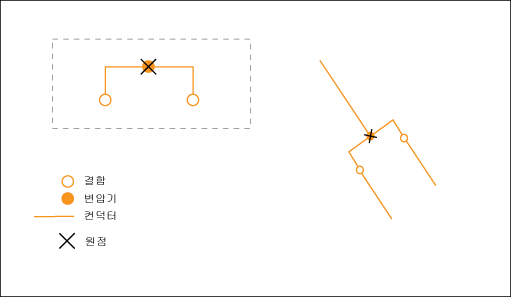

예 - 전기 피쳐 배열을 위한 이 템플릿은 변압기, 두 개의 접합 및 두 개의 컨덕터로 구성됩니다. 이 템플릿을 사용하여 5개의 객체를 인스턴스화하고 마우스 클릭 한 번으로 객체의 속성 및 연결성을 적용할 수 있습니다. 템플릿은 그룹화되고, 단일 도면요소로 배치하고 이동할 수 있습니다. 그런 다음 계속해서 컨덕터를 디지타이즈할 수 있습니다.

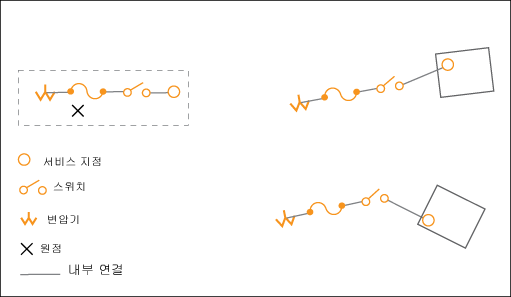

예 - 전기 피쳐 배열을 위한 이 템플릿은 주거 지역에서 서비스 지점에 대한 연결을 작성하기 위해 사용할 수 있습니다. 주거 지역에서 서비스 지점은 일반적으로 동일한 피쳐 배열을 사용하여 변압기에 연결됩니다. 템플릿은 이러한 상황에서 데이터 획득을 가속화합니다. 이 피쳐 배열은 그룹화되지 않습니다. 템플릿을 인스턴스화한 다음 각 서비스 지점을 다른 피쳐를 사용하지 않고 개별적으로 정확한 위치로 이동할 수 있습니다.
템플릿 참조 레코드
템플릿에 포함할 피쳐를 선택하는 경우 각 피쳐의 속성 값이 참조 레코드로 저장됩니다. 기본적으로, 참조 레코드의 이름은 <피쳐 클래스 이름>_<번호>로 지정됩니다. 템플릿 작성 대화상자에서 참조 레코드를 기존 참조 레코드로 대치할 수 있습니다. 템플릿 작성 설정에서 템플릿을 인스턴스화할 때 적용할 공용 참조 레코드를 선택할 수 있습니다. (템플릿은 모든 사용자가 사용할 수 있기 때문에 공용 참조 레코드를 선택해야 합니다.)
