전기 위상은 컨덕터와 장치 간 연결을 유지합니다. Infrastructure Administrator 를 사용하여 위상(상호 연결 가능한 두 피쳐)을 구성합니다. 연결 관리자를 사용하여 AutoCAD Map 3D 또는 Infrastructure Application Extension 에서 연결을 관리합니다. 논리적 위상에 대한 자세한 정보는 논리적 위상 소개를 참고하십시오.
주:

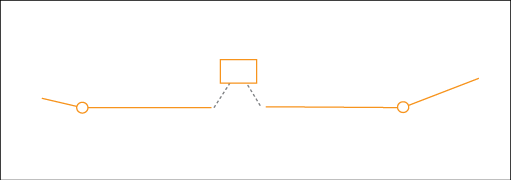

컨덕터는 다른 컨덕터가 아니라 장치에만 연결할 수 있습니다. 컨덕터는 하나 이상의 장치, 일반적으로 각 끝에 하나씩에 연결할 수 있습니다. 퓨즈나 스위치 같은 두 장치는 변압기에 직접 연결할 수 없으며 중간 컨덕터를 사용해야 합니다.
전기 위상 설정을 보거나 수정하려면
- Infrastructure Administrator에서 다음 중 하나를 실행합니다.
- 엔터프라이즈를 클릭하고 엔터프라이즈 산업 모형 에 연결합니다. 관련 전기 프로젝트 를 엽니다.
- 파일을 클릭하고 전기 산업 모형을 사용하는 산업 모형 도면 또는 템플릿을 엽니다.
- 전기 산업 모형을 클릭합니다.
- 관리자 탐색기에서 데이터 모형을 클릭합니다.
- 데이터 모형 탐색기에서 위상 노드를 확장합니다.
전기 위상과 구조 위상, 두 위상을 사용할 수 있습니다.
- 전기 위상을 마우스 오른쪽 버튼으로 클릭합니다. 특성을 클릭합니다.
- 논리적 위상 대화 상자에서 위상 내 피쳐 클래스를 클릭하여 위상에 포함된 피쳐 클래스를 표시합니다.
- 피쳐 클래스 간 연결을 클릭하여 연결을 표시합니다.
