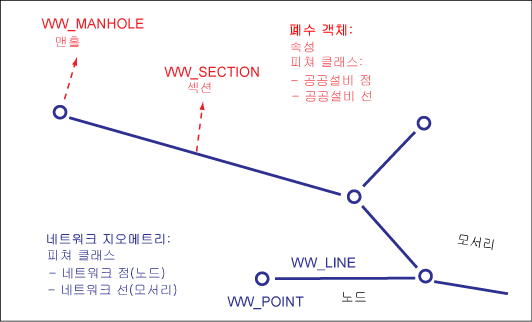

폐수 모듈은 지오메트리 및 속성 데이터롤 별도로 저장하는 유틸리티 데이터 모형을 기반으로 합니다. 데이터 모형에는 항목, 표시, 도메인, 유틸리티, 위상 및 교차점이 포함되어 있습니다.
데이터 모형 관리자를 사용하면 데이터 모형에서 폐수 항목, 표시, 도메인, 유틸리티, 위상 및 교차점을 탐색할 수 있습니다.
| 데이터 모형 요소 | 설명 |
|---|---|
|
항목 |
항목은 피쳐 클래스 그룹과 피쳐 클래스 테이블 집합을 구성하기 위해 사용하는 컨테이너입니다. |
|
표시 |
표시는 피쳐를 다른 위치에 시각화하고 지오메트리를 데이터베이스에 저장하기 위해 사용할 수 있는 템플릿입니다. 표시(구조도)에 대한 자세한 정보는 데이터 모형: 구조도를 참고하십시오. |
|
도메인 |
도메인은 도메인 테이블(*_TBD)에 저장되어 있고 양식에서 사용되는 속성 값을 정의합니다. 도메인에 대한 자세한 정보는 데이터 모형: 도메인 테이블을 참고하십시오. |
|
유틸리티 |
유틸리티 모형은 폐수 응용프로그램에서 사용되는 기본 유틸리티 네트워크 구성요소를 제공합니다. 유틸리티에 대한 자세한 정보는 유틸리티 모형 개요를 참고하십시오. |
|
위상 |
위상을 사용하여 실제 객체 및 현상을 모델링합니다. 위상에 대한 자세한 정보는 위상 소개를 참고하십시오. |
|
교차점 |
교차점은 두 개의 피쳐 클래스 간 교차점을 계산하기 위해 사용한 루틴입니다. 교차점에 대한 자세한 정보는 데이터 모형: 교차점을 참고하십시오. |
폐수 데이터 모형
