연습 3: 피쳐에 스타일 지정

도로의 모양을 변경합니다.

비디오 튜토리얼

그림의 화살표 버튼을 클릭하면 선의 복합 스타일을 작성하는 방법을 볼 수 있습니다. 기본 선 스타일을 지정하는 단계가 비디오 아래에 나와 있습니다.

표준 스타일을 사용하여 도로에 스타일을 지정하려면

1. 화면표시 관리자에서 레이블이 도로로 지정된 도면층을 선택하고 메뉴 영역에서 스타일을 클릭합니다.

   튜토리얼에 사용할 샘플 데이터를 다운로드하지 않은 경우 대신 비디오를 시청할 수 있습니다.



   도로 도면층을 선택하고 스타일을 클릭합니다.

   지도에 스타일 편집기 윈도우가 표시됩니다.

2. 스타일 편집기 윈도우의 스타일에서 을 클릭하고 도로의 두께, 색상 및 패턴을 선택합니다.

   실제 도로 스타일을 노란색 대시 선으로 만들려면 다음 단계를 수행하십시오.

   • 단위를 밀리미터로 변경합니다.
   • 선 두께를 2로 변경합니다.
   • 기호 추가를 클릭하여 두 번째 선을 추가합니다.
   • 위쪽 화살표 버튼을 사용하여 새 선을 미리보기 위로 이동합니다.
   • 새 선의 대시 패턴을 선택합니다.
   • 대시 선 색상을 노란색으로 변경합니다.
3. 적용을 클릭한 다음 닫기를 클릭합니다.
4. 스타일 편집기 윈도우의 맨 위에 있는 X를 클릭하여 해당 윈도우를 닫습니다.
5. 작업 내용을 저장합니다.
   • 저장을 클릭합니다.
   • 지도의 이름 및 위치를 지정합니다.

     AutoCAD 도면처럼 지도 파일도 파일 확장자 .dwg를 사용합니다. 두 파일 형식 모두 같은 기본 파일 형식을 사용합니다.

   • 저장을 클릭합니다.

이번 연습 내용

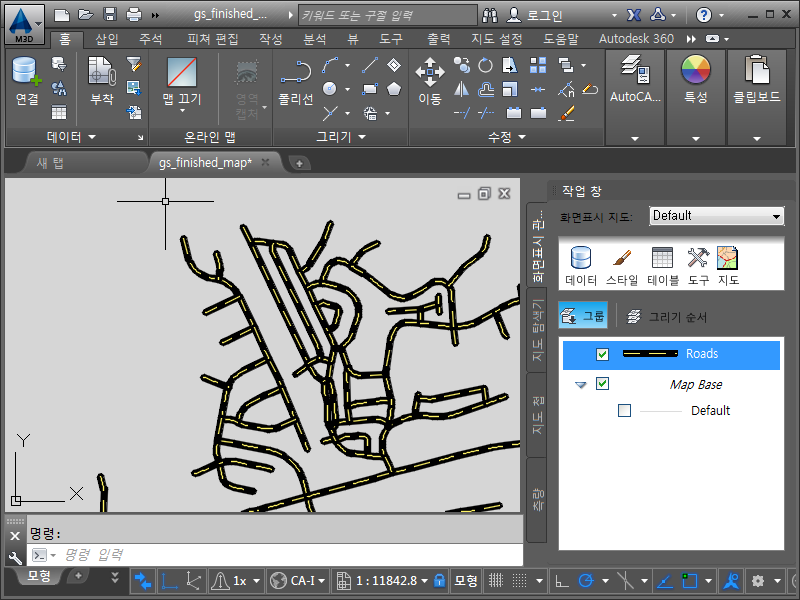

지도에서 다음과 같이 스타일이 지정된 도로를 확인할 수 있습니다.
