연습 3: 정적 문자 레이블 추가

주석은 각 도로의 속도 제한을 나타내지만 속도 제한 값으로 주석을 식별할 수는 없습니다. 이전 연습에서 작성한 주석 템플릿을 편집합니다. 레이블 "Speed Limit ="를 추가한 다음 기존 주석 태그 위에 배치합니다.

주:

이 연습에서는 연습 2: 도면 객체에 주석 부착에서 편집한 지도를 사용합니다.

정적 문자 레이블을 추가하려면

1. 주석지도 주석템플릿 정의를 클릭합니다.

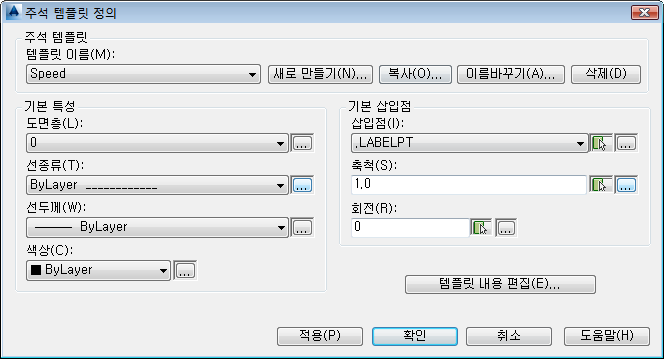

2. 주석 템플릿 정의 대화상자에서 다음을 수행합니다.
   • 주석 템플릿 영역의 템플릿 이름 아래에서 Speed를 선택합니다.
   • 템플릿 내용 편집을 클릭합니다.


     대화상자 오른쪽 하단에 있는 템플릿 내용 편집을 클릭합니다.

3. 명령 프롬프트에 style을 입력한 다음 Enter 키를 누릅니다.


   블록 편집기에서 아무 곳이나 클릭하지 않고 스타일을 입력합니다.

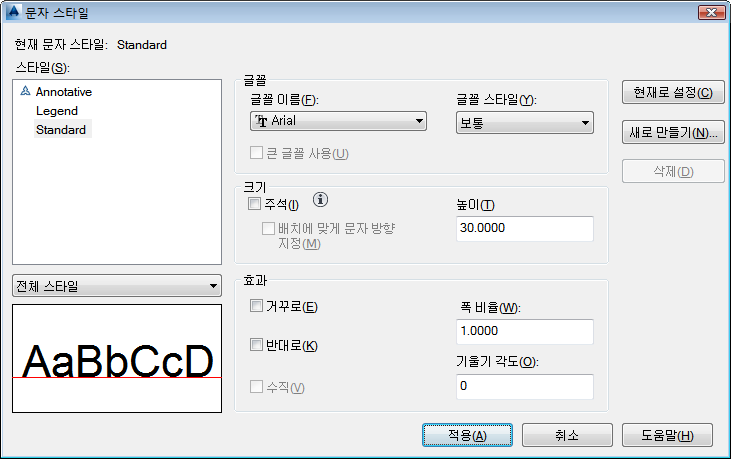

4. 문자 스타일 대화상자에서 다음을 수행합니다.
   • 크기 영역의 높이 아래에 30을 입력합니다.
   • 적용을 클릭합니다.


     새 문자열과 첫 번째 문자열의 높이를 동일하게 지정합니다.

   • 문자 스타일 대화상자를 닫습니다.
5. dtext를 입력하고 Enter 키를 누릅니다.


   블록 편집기의 아무 곳이나 클릭한 다음 dtext를 입력합니다.

6. 블록 편집기 윈도우에서 주석 태그 "S" 문자 위를 클릭합니다.
7. Enter 키를 눌러 기본 회전인 0을 사용합니다.
8. 나타나는 문자 입력 상자에 Speed Limit =를 입력하고 Enter 키를 누릅니다.


   Backspace 및 Delete 키를 사용하여 필요에 따라 문자를 수정합니다.

9. 문자 상자의 바깥을 클릭합니다. Esc 키를 눌러 명령을 종료합니다.
10. 블록 편집기열기/저장블록 저장을 클릭합니다.
11. 블록 편집기닫기블록 편집기 닫기를 클릭합니다.

    주석 템플릿 정의 대화상자가 나타납니다.

12. 주석 템플릿 정의 대화상자에서 확인을 클릭합니다.
13. 도면을 저장하고 닫습니다.

이번 연습 내용

AnnotationTutorial.dwg 지도의 속도 제한 위에 설명 문자 레이블을 표시합니다.

튜토리얼을 계속 보려면 학습 2: 피쳐에 레이블 추가로 이동합니다.
