속성 데이터는 도면 객체 또는 피쳐에 대한 비지오메트리 데이터입니다. 예를 들어, 구획의 도면에는 각 구획의 소유자 및 개선 사항이 나열된 속성 데이터가 포함될 수 있습니다.
도면 객체에 대해서는 다음과 같은 작업을 수행할 수 있습니다.
- 속성 데이터를 가져옵니다.
- 외부 데이터에 대한 링크가 있는 도면 객체를 부착합니다.
- 도면 객체와 이미 연관된 데이터에 데이터베이스 항목을 링크합니다.
- AutoCAD Map 3D를 사용하여 AutoCAD Map 3D 내에서 속성 데이터를 작성하고 관리합니다.
- 속성 데이터를 조회의 기준으로 사용합니다.
- 속성 데이터를 지도에 문자로 표시합니다.
- 데이터 뷰를 사용하여 도면 객체에 링크된 속성 데이터를 봅니다.
지형 공간 피쳐 데이터에 대해서는 다음과 같은 작업을 수행할 수 있습니다.
- 속성 데이터 저장소를 기존 피쳐 클래스에 결합합니다.
- AutoCAD Map 3D 내에서 속성 데이터를 작성하고 관리합니다.
- 속성 데이터를 조회의 기준으로 사용합니다.
- 속성 데이터를 지도에 문자로 표시합니다.
- 데이터 테이블을 사용하여 피쳐에 대한 속성 데이터를 보고 편집합니다.
산업 모형 도면 에 대해서는 다음과 같은 작업을 수행할 수 있습니다.
- 양식을 사용하여 각 피쳐의 속성을 편집합니다.

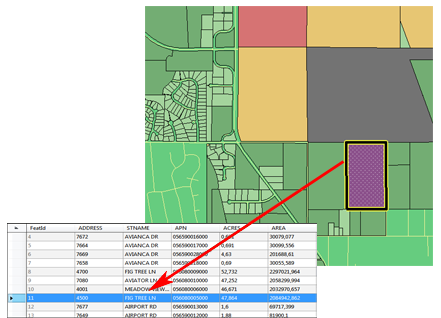

데이터 테이블
데이터 테이블을 사용하여 지도의 특정 피쳐에 대한 데이터를 강조합니다. AutoCAD Map 3D에서는 공간 데이터와 속성 데이터 간에 링크가 유지되므로, 속성 데이터를 업데이트하면 업데이트 내용이 도면에 동적으로 반영됩니다.
데이터 테이블에는 피쳐의 속성 데이터 및 지오메트리가 표시됩니다. 피쳐 소스의 데이터를 기준으로 피쳐를 검색하고 주제를 작성할 수 있습니다.

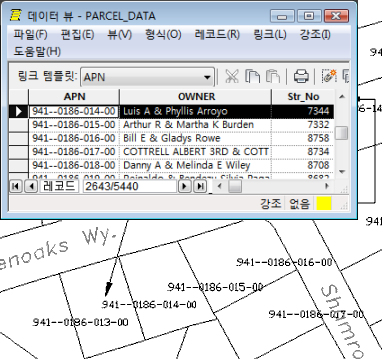

데이터 뷰
속성 데이터를 도면 객체에 링크하려면 데이터베이스를 현재 지도에 부착합니다. 그런 다음 링크 템플릿을 사용하여 데이터를 객체에 연결합니다.
도면 객체에 속성 데이터를 링크한 다음 테이블에서 링크된 데이터를 선택하여 지도에서 객체를 강조합니다.

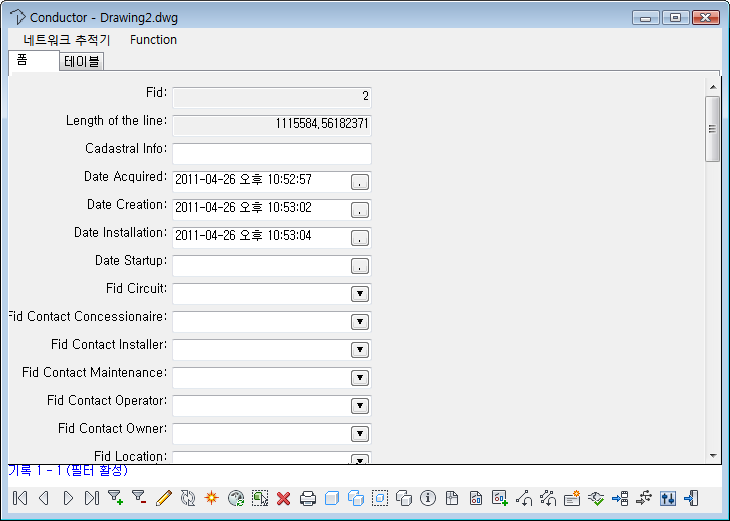

양식
피쳐 클래스 양식에서 임의의 개별 피쳐를 선택하면 해당 피쳐의 속성이 표시됩니다. 정보를 업데이트하면 해당 양식뿐만 아니라 데이터 테이블에서도 변경사항을 확인할 수 있습니다.
양식에는 단일 피쳐에 대한 속성 정보가 표시됩니다.
주: 도면 객체와 피쳐의 많은 특성들은 특성 팔레트에도 표시됩니다.
