연습 2: 이미지 자르기

이 연습에서는 도시 한계를 나타내는 폴리선의 폭을 변경합니다. 도시 한계는 도면에서 더욱 두드러지게 표시됩니다. 그러면 도시의 범위를 형성하는 직사각형 부분이 표시되도록 이미지를 자릅니다.

비디오 튜토리얼

인터넷에 연결되어 있는 경우 비디오를 재생하여 래스터 이미지를 자르는 방법을 볼 수 있습니다. 단계별 절차가 비디오 아래에 나와 있습니다.

주:

이 연습에서는 연습 1: 이미지 광도, 대조 및 흐림 조정에서 사용한 CITY.dwg 지도를 사용합니다.

폴리선의 폭을 변경하려면

1. CITY.dwg 지도가 열려 있지 않으면 다시 엽니다.
2. 커서를 도시 한계로 이동합니다.

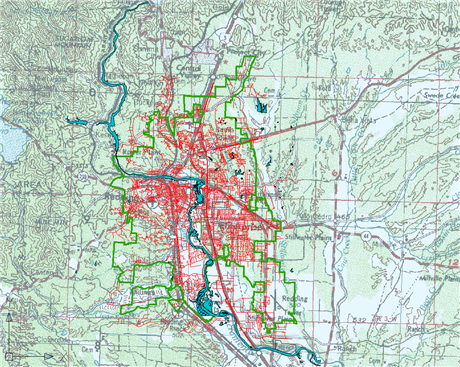

   초록색 폴리선이 도시 한계를 나타냅니다.

   뷰 탭에서 줌 명령으로 줌 축소하여 녹색 폴리선을 찾은 다음 줌 확대하여 선택합니다.

3. 폴리선을 클릭하여 선택합니다.

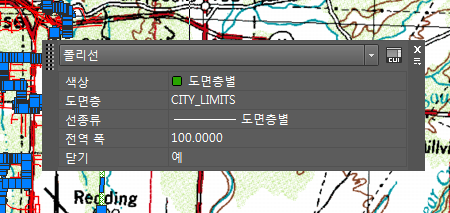

   빠른 특성 패널이 표시되지 않으면 도면에서 마우스 오른쪽 버튼을 클릭하고 빠른 특성을 선택합니다.

4. 전역 폭 값을 선택하고 100을 입력한 다음 Enter 키를 누릅니다.

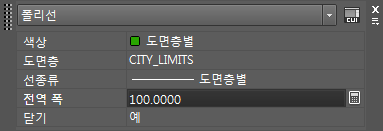

   빠른 특성 윈도우에서 값을 편집할 수 있습니다.

5. Esc 키를 눌러 빠른 특성 윈도우를 닫습니다.


   폴리선이 새 폭으로 표시됩니다.

6. 저장을 클릭합니다.

이미지를 자르려면

1. 래스터 이미지의 오른쪽 모서리와 초록색 폴리선을 볼 수 있도록 줌 축소합니다.
2. Shift 키를 누른 채 이미지의 모서리를 클릭하여 선택합니다.


   Shift 키를 누른 채 이미지의 모서리를 클릭하여 선택합니다.

3. 이미지를 마우스 오른쪽 버튼으로 클릭한 다음 이미지자르기를 클릭합니다.
4. 다음을 수행하여 이미지를 자릅니다.
   • 프롬프트에서 새 경계를 클릭합니다.
   • 도시 한계 외부의 왼쪽 위 구석에 있는 경계의 시작점을 클릭하여 지정합니다.
   • 도시 한계의 오른쪽 아래 영역 외부 경계의 반대쪽 구석을 클릭하여 지정합니다.

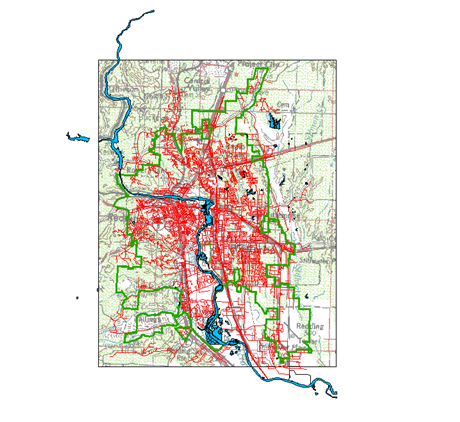

     래스터 이미지가 지정한 경계로 잘립니다. 이미지에는 지정한 경계 내의 부분만 표시됩니다.

5. 저장을 클릭합니다.

튜토리얼을 계속 보려면 연습 3: 화면표시 관리자 도면층에 래스터 이미지 추가로 이동합니다.
