피쳐 소스에 연결할 때 지도는 데이터에 대한 윈도우입니다. 편집 내용이 소스에 직접 적용됩니다. 데이터는 소스 위치에 남아 있습니다. 변경 사항이 소스에 나타나며, 소스의 변경 사항은 즉시 지도에 반영됩니다.
부착된 도면의 객체를 편집하면 AutoCAD Map 3D에서는 각 객체의 원본 위치를 추적하고 해당 객체를 원본 소스에 백업 저장합니다.
AutoCAD 도구를 사용하여 모든 데이터 편집
전체 AutoCAD 편집 도구 및 명령 세트를 사용하여 지도 객체를 추가하거나 변경합니다. 객체 소스가 무엇인지에 관계 없으며, 편집으로 인해 데이터가 변환되지는 않습니다. AutoCAD Map 3D에는 모든 AutoCAD 편집 도구뿐만 아니라 좌표 지오메트리를 사용하여 점을 지정하는 도구와 같이 지도 작성 도구도 포함되어 있습니다. GIS를 활용하여 데이터를 보고 스타일을 지정하고 CAD의 강력한 기능을 사용하여 편집할 수 있습니다.
강력하면서 정밀도가 높은 AutoCAD 도구를 사용하여 피쳐를 편집한 다음 변경 사항을 데이터 소스에 백업 저장합니다.
안전한 편집을 위한 데이터 잠금
지형 공간 피쳐의 경우 변경 사항을 저장하는 방법을 선택할 수 있습니다. 변경 사항이 원본 소스에 자동으로 저장되도록 옵션을 설정하거나, 오프라인으로 작업하고 편집 작업을 마쳤을 때 피쳐 소스를 업데이트할 수 있습니다. 다른 사용자를 위해 피쳐를 체크 아웃하여 잠글 수 있으며(피쳐 소스에서 이 옵션을 기능을 지원하는 경우), 다시 체크 인하여 다시 사용 가능하도록 설정할 수 있습니다.
도면 객체의 경우 어느 누구도 사용할 수 없도록 원시 도면을 잠글 수 있습니다. 저장 세트 옵션을 사용하여 변경 사항이 원본 도면에 백업 저장되는지 아니면 현재 지도에만 영향을 주는지를 제어할 수 있습니다.

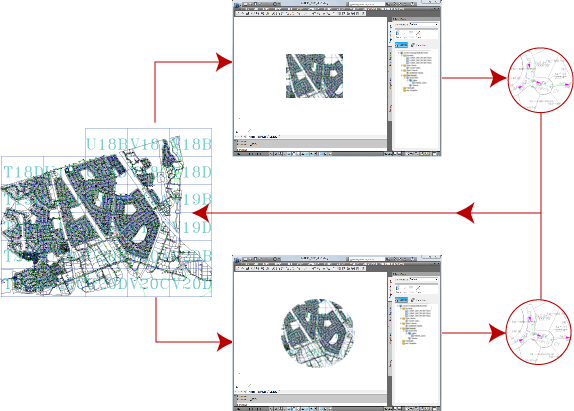

저장 세트에서 편집하기 위해 선택한 도면 객체(그림에서 빨간색 원)는 다른 사람이 편집할 수 없도록 잠깁니다.
| 공간 데이터 유형 | 잠금 기능 |
|---|---|
| Oracle 및 ArcSDE | 개별 피쳐는 체크 아웃하면 잠깁니다. |
| 부착된 도면(DWG) | 개별 객체는 지도로 조회하면 잠깁니다. |
도면 정리

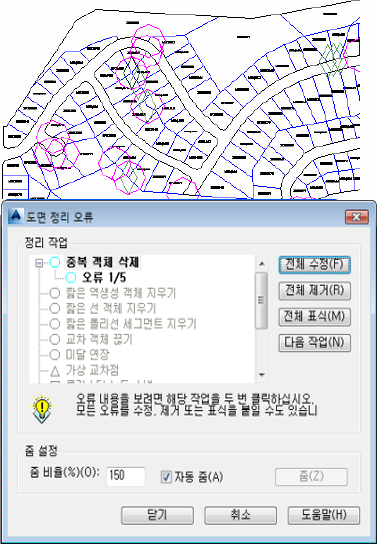

도면 정리 도구를 사용하면 일반 제도 및 디지타이즈 오류를 정정하는 작업을 자동화할 수 있습니다. 예를 들어 중복 객체를 삭제하고, 미달과 매달린 객체를 수정하는 등의 작업을 자동화할 수 있습니다.
오류를 대화식으로 검토, 표시 및 정정합니다.
좌표 지오메트리 명령 사용

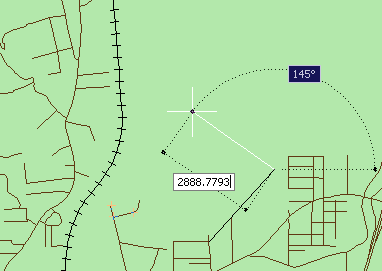

선, 곡선, 닫힌 폴리선 및 폴리곤에 대한 간단한 COGO(좌표 지오메트리)를 작성 및 측정할 수 있습니다. 구획 및 기존 조건을 그릴 경우 방위각, 방향, 편향 및 방위각 각도 측면에서 지오메트리를 입력합니다.

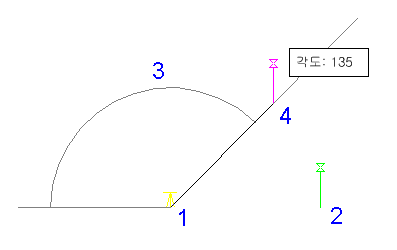

편향 및 거리 COGO 명령을 사용하면 다른 점에서의 편향 각도 및 거리를 제공하여 점을 지정할 수 있습니다.
COGO 입력 대화상자를 사용하여 좌표를 수동으로 입력하거나, 도면 또는 데이터 테이블에서 좌표를 선택합니다. 점간정보 보고서 옵션은 기존 점 사이의 관계에 대한 정보를 제공합니다.
