연습 1: 새 구획 그리기

새 피쳐를 그리는 경우 작성된 도면층에 새 피쳐가 자동으로 추가됩니다. 해당 도면층의 소스는 추가한 피쳐를 포함하도록 업데이트됩니다.

비디오 튜토리얼

인터넷에 연결되어 있는 경우 비디오를 재생하여 기존 피쳐 도면층에 구획을 추가하는 방법을 볼 수 있습니다. "Let Me Try"를 클릭하여 시도할 수도 있습니다. 단계별 절차가 비디오 아래에 나와 있습니다.

주:

이 연습에서는 이전 연습에서 작성하고 수정한 build_map1.dwg 지도를 사용합니다.

피쳐를 작성하려면

  1. 이전 학습에서 마친 지도가 열려 있지 않으면 이를 엽니다.
    • 열기도면을 클릭합니다.
    • build_map1.dwg 파일을 찾습니다.
    • 해당 지도를 선택하고 열기를 클릭합니다.
  2. 구획 도면층을 마우스 오른쪽 버튼으로 클릭하고 범위로 줌을 클릭합니다.
  3. 작성 탭피쳐 패널새 피쳐 드롭다운폴리곤을 클릭합니다.

    도면층 선택 대화상자가 열립니다.

  4. 이 대화상자에서 구획을 선택하고 확인을 클릭합니다.
  5. 지도에서 새 구획의 시작점을 클릭합니다.

    시 경계에서 한 영역을 클릭합니다.

  6. 구획의 시작과 첫 번째 세 변을 정의하기 위한 세 개의 점을 더 클릭합니다.

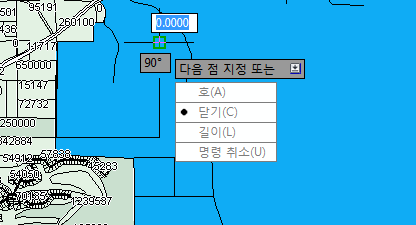

  7. 키보드에서 아래쪽 화살표를 눌러 동적 입력행에서 선택 메뉴를 확인합니다.
  8. 선택되었음을 나타내는 점이 닫기 옆에 표시될 때까지 아래쪽 화살표를 다시 누릅니다.

    동적 입력을 사용하여 구획을 그립니다.

  9. Enter 키를 눌러 폴리곤을 닫습니다.
  10. 동적 입력 메뉴에서 종료를 선택하여 명령을 완료합니다.

    구획이 완성되고 데이터 테이블 이 표시됩니다.

    주:

    데이터 테이블이 고정되어 있는 경우 데이터 테이블 위로 커서를 이동하여 표시합니다. 데이터 테이블이 자동으로 표시되지 않는 경우 화면표시 관리자에서 구획 도면층을 선택하고 테이블을 클릭합니다.

튜토리얼을 계속 보려면 연습 2: 새 구획에 대한 정보 추가로 이동합니다.
