이 기능은 지도의 모서리를 깨끗하게 정리하여 원시 도면에 백업 저장하거나 경계가 중복되지 않도록 지도를 플롯하는 데 사용됩니다. 이 기능은 선택된 객체 세트와 폴리선 경계에 대해 AutoCAD BREAK 명령과 유사한 기능을 수행합니다.

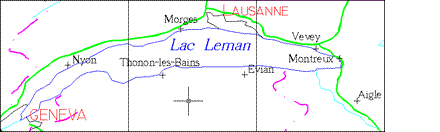

경계 끊기 명령을 사용하면 하나의 지도를 세 개의 배열된 섹션으로 끊을 수 있습니다.
Thonon-les-Bains 문자는 MiddleCenter 자리맞추기와 삽입점이 있기 때문에 중앙 지도에 남아 있습니다.
경계 끊기 옵션
- 절단할 모서리의 시작점 및 끝점을 사용하여 벡터 객체 및 모서리 객체를 끊습니다.
- 블록, 문자, 해치 패턴 및 모서리를 형성하지 않는 단일 삽입점을 가진 객체는 끊지 않습니다. 이 삽입점은 객체가 포함되는 지도를 결정합니다.
경계 모서리 지정
객체를 끊을 경우 경계를 그리거나 닫힌 경계를 형성하는 기존 객체를 하나 이상 선택하거나 활성 원시 도면의 백업 저장 범위를 경계로 사용할 수 있습니다. 백업 저장 범위를 사용하면 모든 활성 원시 도면의 범위가 결합되어 경계로 사용됩니다.
경계의 모서리가 직사각형을 형성하지 않아도 됩니다. 위도와 경도 선을 사용하여 끊을 경우, 모서리는 사다리꼴을 형성합니다.
객체 데이터 유지
또한 끊어서 작성된 객체에 현재 부착되어 있는 객체 데이터와 외부 데이터베이스 레코드에 대한 링크를 유지하도록 선택할 수도 있습니다.
객체가 끊어지면, 해당 데이터를 원시 도면에 백업 저장할 수 있습니다.
