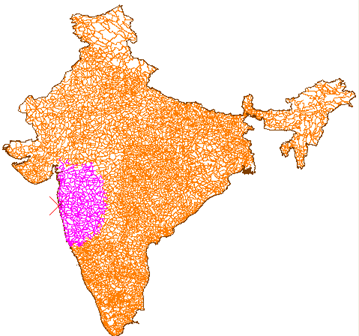

도면 객체와 해당 객체의 관계 데이터로 구성된 네트워크 위상에 대한 플러드 추적을 수행할 수 있습니다.
이 위상은 특정 거리 내에 있는 모든 링크를 표시합니다.
네트워크가 시작하는 점과 네트워크가 가로지를 수 있는 최대 거리를 지정합니다. 이 분석을 통해 축적된 저항 계수가 지정된 최대 저항 계수를 초과하기 전까지 이동할 수 있는 링크 및 노드의 수가 결정됩니다. 예를 들어 호텔에서 도보로 10분 거리 내에 있는 모든 식당을 찾을 수 있습니다.
SQL 데이터를 사용하는 표현식을 지정하면 링크 템플릿 리스트에는 위상이 로드된 도면의 링크 템플릿만 포함됩니다.
- 원시 도면에서 원시 도면의 위상을 로드한 경우
- 현재 도면에서 현재 도면의 위상을 로드한 경우
네트워크 무결성 테스트에 플러드 추적 사용
플러드 추적 분석을 사용하여 네트워크 위상의 무결성을 점검할 수 있습니다. 일부 링크가 플러드되지 않으면 위상은 완성되지 않습니다. 지도 편집 도구를 사용하여 지오메트리를 정정한 후 위상을 다시 작성할 수 있습니다.
네트워크 위상에서의 이동 시간
거리가 아니라 시간을 기반으로 도로 네트워크에 대한 네트워크 플러드 추적 분석을 수행하려면 객체 데이터 필드 또는 링크된 외부 데이터베이스의 필드를 사용하는 각 링크에 속도 또는 속도 제한을 지정해야 합니다. 그런 다음, 정방향 링크 저항 계수 매개변수를 이 속도 제한 데이터를 사용하는 AutoLISP 표현식으로 설정합니다.
예를 들어 최대 이동 시간을 기준으로 플러드 추적 분석을 결정하려면 플러드 추적을 시작하고 분석 시작점을 선택하고 정방향 링크 저항 계수를 위한 AutoLISP 표현식을 입력하고 이동 시간을 최대값으로 지정합니다. 이 분석은 시작 노드에서부터 지정된 시간 내에 도달할 수 있는 거리를 보여줍니다.
