해치 패턴으로 조회된 도면 객체를 채우려면

해치 패턴을 지정하여 특성 대체가 진행되는 동안 닫힌 폴리선과 원을 채울 수 있습니다.

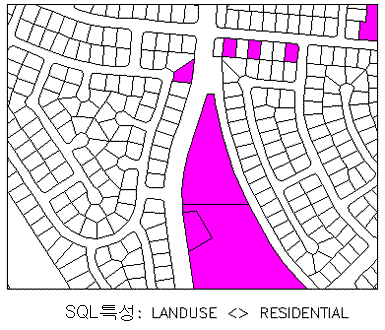

조회에 의해 검색된 닫힌 폴리선은 선홍색 솔리드 해치 패턴으로 채워집니다.

해치 패턴으로 조회된 도면 객체를 채우려면

1. 지도 탐색기의 현재 도면 아래에서 현재 조회를 마우스 오른쪽 버튼으로 클릭한 다음 정의를 클릭합니다.
2. 채우려는 객체를 검색할 조회를 작성하거나 로드합니다.
3. 부착된 도면의 조회 정의 대화상자에서 대체 특성을 클릭합니다.
4. 특성 대체 설정 대화상자에서 해치를 클릭합니다.
5. 해치 옵션 대화상자에서 패턴 이름을 입력하고 패턴을 클릭하여 해치 패턴 세트에서 패턴을 선택하거나, 표현식을 클릭하여 해치 이름을 지정하는 데이터 값을 선택합니다(예를 들어, 객체 데이터 테이블에서 필드 선택).

   AutoCAD Map 3D에서 선택한 해치 패턴을 표시합니다. ISO 해치 패턴은 표시되지 않습니다.

   패턴을 입력하지 않으면 AutoCAD Map 3D에서 솔리드로 표시되는 채우기를 사용합니다.

6. 해치 패턴에 대해 축척, 회전, 도면층 및 색상을 입력합니다.
7. 확인을 클릭하여 해치 옵션 대화상자를 닫습니다.

   조회 중에 검색되는 닫힌 폴리선과 원은 지정된 해치 패턴으로 채워집니다.

8. 확인을 클릭하여 특성 대체 대화상자를 닫습니다.
9. 특성 대체가 선택되어 있어야 합니다.
10. 조회 모드에서 그리기를 선택합니다.
11. 조회 실행을 클릭하여 객체를 검색하고 변경합니다.
