선으로부터의 거리 및 간격띄우기를 사용하여 점을 지정하려면

기존 선으로부터의 거리 및 간격띄우기를 사용하여 점을 지정할 수 있습니다. 선을 선택하고 시작점에서의 거리와 선 한쪽에서의 간격띄우기를 입력합니다.

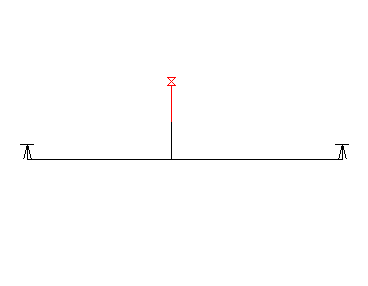

선, 선의 시작점에서의 거리 및 간격띄우기 거리를 선택합니다.

선에서의 거리 및 간격띄우기를 사용하여 점을 지정하려면

직교/간격띄우기 명령은 투명명령처럼 작동하지 않습니다. 이 명령은 COGO 입력 대화상자에서만 액세스할 수 있습니다.

1. 홈 탭그리기 패널COGO 드롭다운COGO 입력을 클릭합니다.
   • 직교/간격띄우기 루틴을 투명명령처럼 사용하려면 PLINE 또는 ARC와 같은 명령을 시작한 다음 ‘mapcogo를 입력합니다.
2. COGO 입력 대화상자에서 직교/간격띄우기 루틴을 선택합니다.
3. 선의 시작점과 끝점의 좌표를 입력하거나 을 클릭하여 지도에서 선을 선택합니다.
4. 시작점에서의 거리를 입력하거나 을 클릭하여 지도에서 거리를 지정합니다.
5. 두 번째 점과 거리에 대해 3-4단계를 반복합니다.
6. 계산을 클릭합니다. AutoCAD Map 3D에서는 새 점을 계산하고 지도에 미리보기를 표시합니다. 초점이동 버튼을 클릭하여 새 점으로 초점이동합니다.
   주:

   좌표 지오메트리 설정 대화상자에서 3D 데이터 입력에 대한 프롬프트 옵션을 켠 경우 COGO 입력 대화상자의 결과 섹션에 고도 값을 입력할 수 있습니다.

7. 점 작성을 클릭합니다.
