다른 도면을 현재 도면에 부착하여 다른 도면의 객체로 작업할 수 있습니다. 현재 도면에 부착된 도면 그룹을 도면 세트라고 합니다.
예: 도시의 각 사분면을 나타내는 개별 도면이 있습니다. 이 도면을 현재 도면에 부착한 다음 사분점을 동시에 모두 볼 수 있습니다.
부착된 도면 정렬
부착된 도면에 지구 좌표계가 지정된 경우 이 도면의 객체는 현재 도면에 적합한 크기와 위치로 자동 변환됩니다.
부착된 도면에 지구 좌표계가 지정되지 않은 경우 이 도면의 객체를 현재 도면에 복사할 때 정렬 방법을 지정할 수 있습니다.
|
|
||
|
|
|
|
| 부착된 도면 | 현재 도면 |

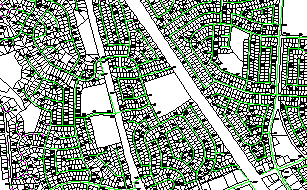

부착된 각 도면에 대한 도면 간격띄우기를 위 그림과 같이 지정하여 도면을 타일식으로 표시합니다.
부착된 각 도면에 대해 도면 간격띄우기를 지정할 수 있습니다. 또한 부착된 도면의 객체를 현재 도면으로 가져올 때 축척되거나 회전되는 방법을 지정할 수 있습니다.
