방위각 및 거리를 사용하여 점을 지정하려면

선이나 호와 같은 객체를 작성할 때 다른 점에서의 방향각 및 거리를 지정하여 점을 지정할 수 있습니다.

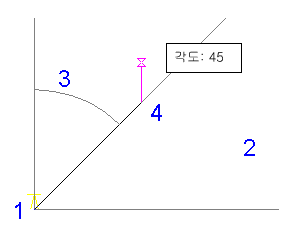

시작점(1)과 사분구간(2)을 선택합니다. 그런 다음 시작점에서의 방향각(3)과 거리(4)를 지정합니다.

방향각과 거리를 사용하여 점을 지정하려면

1. 홈 탭그리기 패널COGO 드롭다운COGO 입력을 클릭합니다.
   • 방향각/거리 루틴을 투명하게 사용하려면 PLINE 또는 ARC와 같은 명령을 시작한 다음 ‘mapcogo를 입력합니다.
2. COGO 입력 대화상자에서 방향각/거리 루틴을 선택합니다.
3. 객체의 첫 번째 점을 지정하는 경우 시작점을 지정합니다. 객체의 다음 점을 지정하는 경우에는 객체에 대한 이전 점이 시작점입니다. 을 클릭하여 지도에서 점을 선택합니다.
4. 사분점(NE, SE, SW, NW)을 입력합니다. 측량사 단위를 입력하는 중이면 사분점 항목을 사용할 수 없습니다.
5. 각도를 입력합니다. 을 클릭하여 지도에서 각도를 지정합니다.

   현재 각도 단위 설정, 십진값(예: 45.1111) 또는 측량사 단위(예: N 45d3'55" E)를 사용합니다.

6. 시작점에서의 거리를 입력합니다. 을 클릭하여 지도에서 거리를 선택합니다.
7. 계산을 클릭합니다. AutoCAD Map 3D에서는 새 점을 계산하고 지도에 미리보기를 표시합니다. 초점이동 버튼을 클릭하여 새 점으로 초점이동합니다.
   주:

   좌표 지오메트리 설정 대화상자에서 3D 데이터 입력에 대한 프롬프트 옵션을 켠 경우 COGO 입력 대화상자의 결과 섹션에 고도 값을 입력할 수 있습니다.

8. 점 작성을 클릭합니다.
