Quantification을 통해 테이크오프에 대해 사용하는 파일의 특성 매핑을 수정할 수 있습니다. Quantification 항목 카탈로그의 개별 수준 및 전역 수준에서 특성 매핑을 사용자화할 수 있습니다. 이 사용자화 수준은 대부분의 프로젝트에 충분해야 하고 테이크오프 특성을 수정하려는 경우 첫 번째 단계여야 합니다. XML 테이크오프 특성 맵 파일을 편집하면 더 자세하고 기술적으로 사용자화할 수 있습니다. Autodesk Navisworks 2014에서 작성된 특성 맵은 2014 또는 Autodesk Navisworks 2015에서 모두 사용할 수 있습니다.

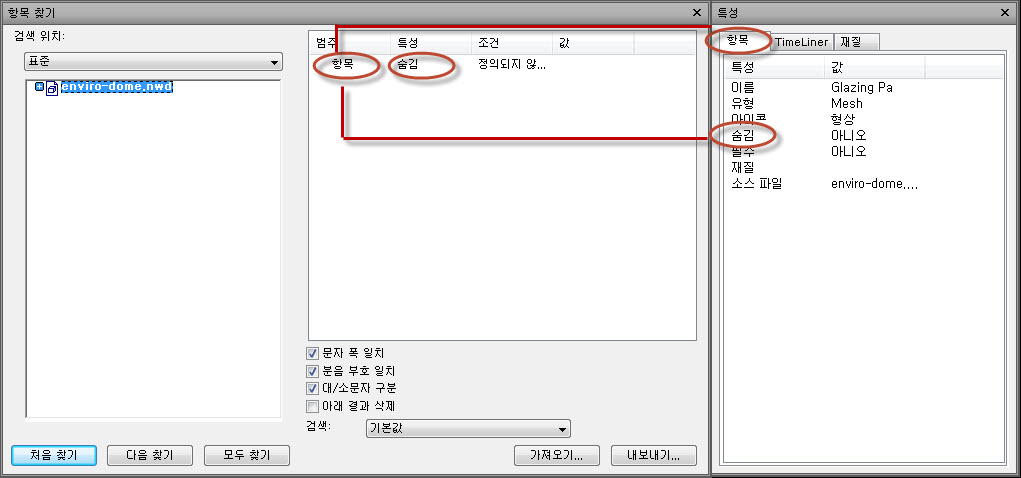

이 프로세스의 핵심 부분은 항목 찾기 창에서 특정 모형 특성이 있는 항목을 찾고 해당 특성을 XML 파일로 내보내고 이를 수정하여 선택한 테이크오프 특성에 매핑하는 것입니다. 항목 찾기 창과 특성 창을 나란히 놓고 보면 도움이 될 수 있습니다.

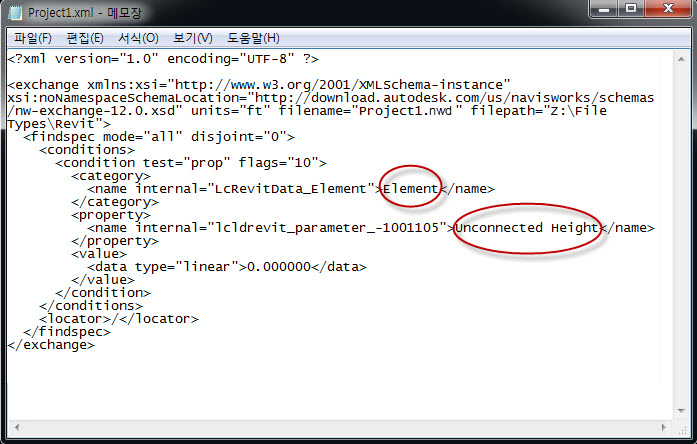

위 이미지에서 항목 찾기 창(왼쪽)의 요소 범주가 특성 창(오른쪽)의 요소 탭에 어떻게 표시되고 연결되지 않은 높이가 각 창의 특성 열에 어떻게 표시되는지 유의하십시오. 그런 다음 아래 표시된 대로 항목 찾기 창의 내보내기를 사용하여 XML 파일을 생성할 수 있습니다. 요소 및 연결되지 않은 높이의 코드가 어떻게 작성되는지 확인하십시오.
그런 다음 파일의 다른 노드 또는 코드 섹션에서 이러한 특성 및 다른 특성을 사용자화하여 특정 테이크오프 특성에 매핑할 수 있습니다. 이 경우 연결되지 않은 높이를 테이크오프 특성, 높이에 매핑할 수 있습니다. 그런 다음 마스터 맵(TakeoffPropertyMap.xml) 또는 새 맵으로 복사할 수 있습니다. 저장한 다음 Quantification을 다시 열면 새 특성 값이 표시됩니다. 세 가지 다른 사용자화 시나리오를 보여주는 세 가지 항목을 작성했습니다.
- TakeoffPropertyMap 노드에서 특성을 수정하려면. 위에 표시된 예제를 확장한 것입니다. 이 항목에서는 모형 특성 "연결되지 않은 높이"를 테이크오프 특성 "높이"에 매핑하는 방법을 보여줍니다. 이 예제를 수정하여 서로 다른 특성(예: 모형높이 또는 모형길이)에 대해 매핑을 구성할 수 있습니다.
- TakeoffFIleMap 노드에서 특성을 수정하려면. 이 항목에서는 서로 다른 파일 유형(예: Revit 및 DWG)에 대해 서로 다른 매핑을 구성하는 방법을 설명합니다. 하나의 특성 매핑 구성 파일에는 하나의 파일 유형만 넣어야 합니다. 여러 파일 유형이 필요한 경우 여러 파일을 사용해야 합니다.
- TakeoffObjectMap 노드에서 특성을 수정하려면. 서로 다른 객체 유형(예: 벽, 기둥 또는 문)에 대해 서로 다른 매핑을 구성할 수 있습니다.
