폴리선 테이크오프를 그리려면

폴리선을 사용하여 단일 또는 다중 선 세그먼트를 기록합니다.

사용 용도: 길이 또는 둘레, 여기서 측정할 형상은 비표준 쉐이프입니다.

1. Quantification 통합 문서에서 폴리선과 연결할 항목을 선택합니다.
2. 2D 테이크오프 도구막대에서 폴리선 을 클릭합니다.
3. 시트를 클릭하여 시작점을 배치합니다. 기존 형상 위로 이동하면 커서가 스냅(녹색 정점)으로 변경됩니다.
   주: 완전히 수평 또는 수직인 선을 그리려면 Shift 키를 누른 상태에서 그립니다.



4. 이제 다음 옵션 중 하나를 선택합니다.

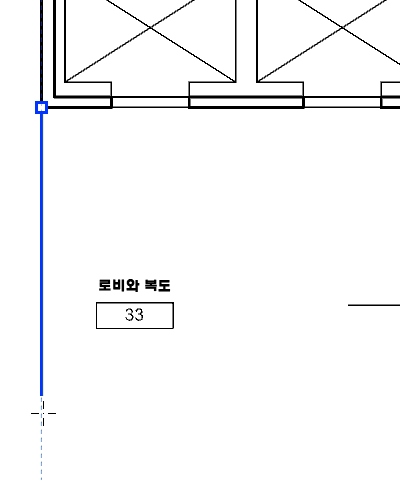

   • 단일 선의 경우 끝점에서 시트를 클릭한 다음 끝 정점을 마우스 오른쪽 버튼으로 클릭합니다.
   • 다중 선 세그먼트의 경우 필요한 양의 선 세그먼트를 작성할 때까지 계속 이동하면서 클릭합니다. 마치려면 마지막 정점을 마우스 오른쪽 버튼으로 클릭합니다.
   • 다각형의 경우 시트를 클릭하여 시작점을 지정합니다. 필요한 양의 선 세그먼트를 작성할 때까지 계속 이동하면서 클릭합니다. 최종 선 세그먼트의 경우 쉐이프의 첫 번째 정점을 마우스 오른쪽 버튼으로 클릭합니다.
     주: 스냅을 사용하여 첫 번째 정점 위에 마지막 정점을 놓고 닫힌 다각형이 되었는지 확인합니다.
   폴리선 표식의 특성이 테이크오프 창에 나타납니다.
