패밀리 형상을 작성하기 전에 참조 평면을 스케치하므로, 스케치와 형상을 참조 평면에 스냅할 수 있습니다.
- 새 참조 평면을 계획된 형상의 주요 축에 정렬되도록 배치합니다.
- 각 참조 평면을 현재 작업 기준면에 지정할 수 있도록 참조 평면의 이름을 지정합니다. 이 이름을 사용하면 참조 평면을 확인하여 작업 기준면으로 사용할 수 있도록 선택할 수 있습니다.
- 패밀리를 프로젝트에 배치할 때 참조 평면에 치수를 기입할 수 있도록 참조 평면의 특성을 지정합니다.

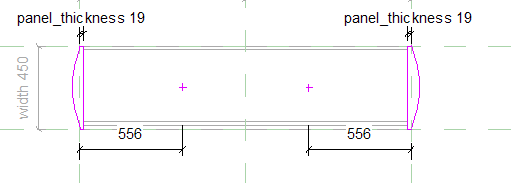

참조 평면의 프레임워크에 작성된 책장 패밀리

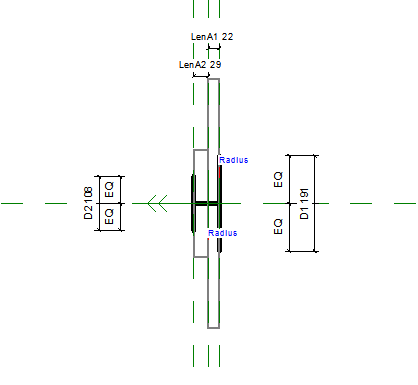

참조 평면의 프레임워크에 작성된 플랜지 패밀리

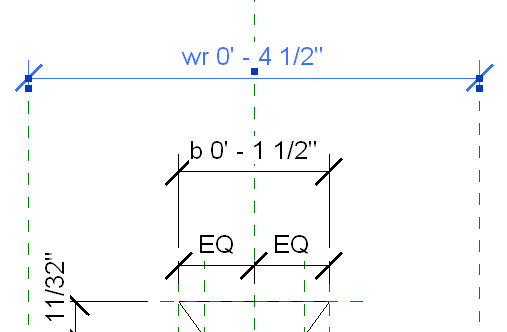

참조 평면의 프레임워크에 작성된 금속 데크 패밀리
참조 평면을 배치하려면
- 작성 탭
기준 패널
(참조 평면)을 클릭합니다. - 참조 평면에 대해 시작점과 끝점을 지정합니다.
- 다른 뷰를 열 때 식별할 수 있도록 참조 평면에 이름을 지정합니다.
- 참조 평면을 선택하고 특성 팔레트의 ID 데이터에서 이름으로 참조 평면 이름을 입력합니다.
- 적용을 클릭합니다.
