빈 (열린) 슬롯을 예비로 표시할 수 있습니다.
전기 설정에는 예비 부하를 패널의 총 연결 부하 및 총 수요 부하 매개변수(VA 및 암페어의 경우 모두)에 포함할 것인지 여부를 지정할 수 있는 2개의 설정이 있습니다. 설정은 패널 합계에 예비 포함 및 공간에서 부하 계산 실행입니다.
예비는 기본적으로 잠기지만 잠금 해제할 수 있습니다. 잠긴 예비는 패널 일람표의 균형을 다시 조정할 때 현재 슬롯 또는 위상에서 이동하지 않습니다.
주: 예비를 회로로 대치하려면 먼저 예비를 잠금 해제해야 합니다.
- 패널 일람표를 엽니다.
- 하나 이상의 열린 슬롯을 선택합니다.
- 패널 일람표 수정 탭
회로 패널

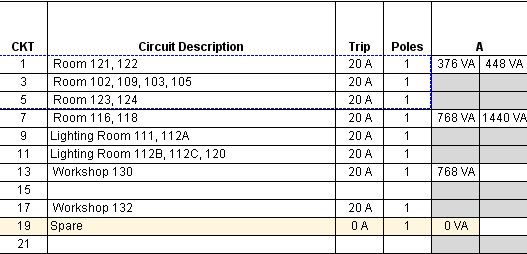

예비 지정을 클릭합니다. 예비 용어는 선택한 모든 슬롯의 회로 설명 열에 표시되며 기본 위상 값은 0입니다. 이 값을 덮어쓰고 위상 부하 값을 예비로 지정할 수 있습니다.
주: 패널에서 최대 극 수에 도달하면 예비 지정 명령을 사용할 수 없습니다. 예를 들어, 차단기에 21개 극이 지정되었고 템플릿에 42개 슬롯이 표시되면 이 명령은 22-42 극에 사용할 수 없습니다.
