단면 뷰 작성

단면선 및 자르기 영역을 추가하여 새 단면 뷰를 정의합니다.

1. 평면, 단면, 입면 또는 상세 뷰를 엽니다.
2. 뷰 탭작성 패널(단면도)를 클릭합니다.
3. (선택사항) 유형 선택기의 리스트에서 뷰 유형을 선택하거나 유형 편집을 클릭하여 기존 뷰 유형을 수정하거나 새로운 뷰 유형을 작성합니다.
4. 단면도의 시작점에 커서를 놓고 모델 또는 패밀리를 가로 질러서 끕니다.
   주: 직각이 아닌 기준이나 벽에 평행 또는 수직으로 단면선을 스냅할 수 있습니다. 평면뷰에서는 벽에 스냅할 수 있습니다.
5. 단면도의 끝점에 닿으면 클릭합니다.

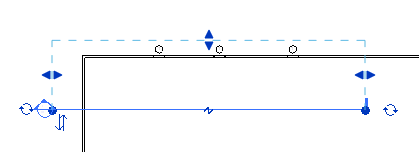

   단면선 및 자르기 영역이 나타나고 선택됩니다.


6. 필요한 경우 파란색 컨트롤을 끌어 자르기 영역의 크기를 조정합니다. 그에 따라 단면뷰의 깊이가 변경됩니다.
7. 수정을 클릭하거나 Esc 키를 눌러 단면도 도구를 종료합니다.
8. 단면뷰를 열려면, 단면 헤더를 두 번 클릭하거나 프로젝트 탐색기의 단면도 그룹에서 단면뷰를 선택합니다.

   설계 변경사항 또는 단면선이 이동될 때 단면뷰가 변경됩니다.
