상세 뷰 작성

평면뷰, 단면뷰 또는 입면뷰에서 콜아웃을 작성한 후 모델 형상을 기초로 사용하여 상세 구성 요소를 추가할 수 있습니다. 콜아웃 또는 단면 상세를 작성할 때 모델의 다른 상세 또는 드래프팅 뷰를 참조할 수 있습니다.

다음은 Revit 뷰에서 콜아웃 또는 단면 상세를 작성하는 일반 절차입니다. 설계 목적이 다를 수도 있습니다. 가져오는 도면에도 이 과정을 이용할 수 있습니다.

1. 다음 중 하나를 수행하여 뷰 작성 도구를 활성화합니다.
   • 뷰 탭작성 패널(콜아웃)을 클릭합니다.
   • 뷰 탭작성 패널(단면도)를 클릭합니다.
2. 유형 선택기에서 상세 뷰: 상세정보를 선택합니다.
3. 옵션 막대에서 적절한 상세 축척을 선택합니다.
4. 다른 상세 또는 드래프팅 뷰를 참조하려면 참조 패널에서 다른 뷰 참조를 선택하고 드롭다운 리스트에서 뷰를 선택합니다. (긴 뷰 이름 리스트의 경우 검색 필드에 키워드를 입력하면 참조 뷰 이름을 빨리 찾는 데 도움이 될 수 있습니다.)
   주: Revit 2015 소프트웨어 릴리즈용 Autodesk Maintenance Subscription 및 Autodesk Desktop Subscription 고객이 아닌 사용자의 경우, 기타 뷰 참조 옵션이 검색 기능 없이 옵션 막대에 표시됩니다.
5. 평면뷰에서 단면이 잘리는 위치를 정의하는 두 점을 선택합니다.
   주: 콜아웃 뷰인 경우 콜아웃 뷰에 포함할 면적을 선택합니다.
6. 특성 팔레트에서 모델 표시에 대해 중간색을 선택하고 확인을 클릭합니다.

   콜아웃 뷰에서 모델 요소를 중간색으로 표시하므로 모델 형상과 추가된 상세 구성요소 사이의 차이를 볼 수 있습니다.

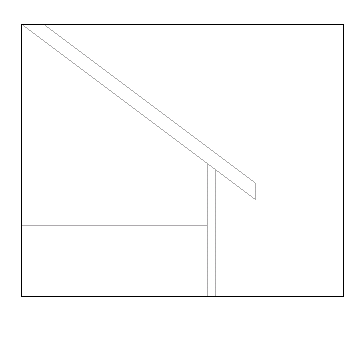

   배경에 중간색 처리된 지붕, 천장 및 벽이 있는 샘플 콜아웃

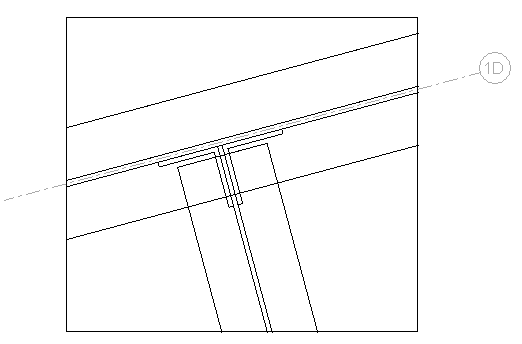

   배경에 대해 중간색 구조 구성요소가 있는 샘플 콜아웃

7. 주석 탭상세정보 패널(상세 선)을 클릭합니다.
8. 중간색 요소의 선을 따라 스케치하거나 상세정보의 일부로 사용합니다.

   선을 스케치할 때 커서가 해당 뷰의 모델 형상을 스냅합니다.

9. 적용 가능한 시공 상세를 제공하는 선을 스케치합니다.
10. 원하는 경우, 채워진 영역을 작성합니다.

    콘크리트, 잔디 또는 실란트를 나타낼 영역을 작성할 수 있습니다. 영역 선을 스케치할 때 하위카테고리 특성에 대한 다른 값을 선택하여 특성 팔레트에서 선 스타일을 변경할 수 있습니다. 예를 들어 영역 경계에 투명 선이 있도록 만들 수 있습니다.

11. 상세 구성요소를 상세에 추가합니다.

    상세 구성요소 패밀리 작성을 참고하십시오.

12. 원하는 경우 문자 참고, 치수 및 기호를 추가합니다.

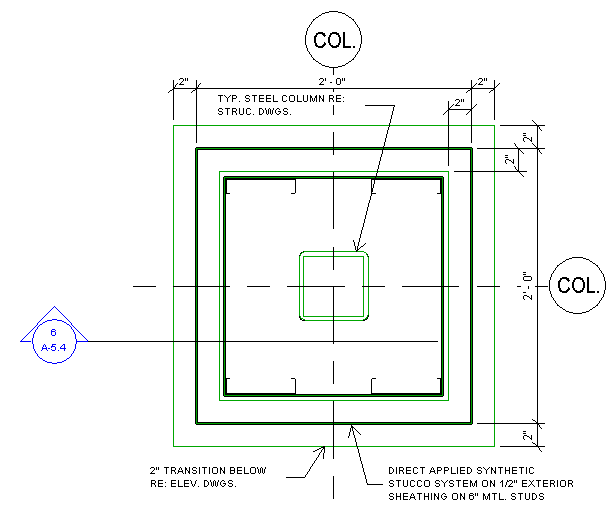

Revit 상세 도구를 사용하여 작성된 샘플 상세

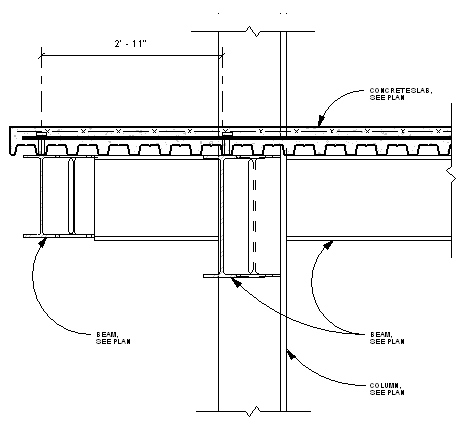

Revit 상세 도구를 사용하여 작성된 샘플 구조 상세정보
