치수를 개별 범례 구성요소에 추가하여 상세화합니다.
치수 도구를 사용하여 개별 범례 구성요소에 치수를 추가할 수 있습니다.
범례 구성요소 내에 있는 대부분의 선에 치수를 기입할 수 있습니다. 그러나 벽, 천장 및 바닥과 같은 호스트 구성요소에는 치수를 기입할 수 없습니다. 마찬가지로 범례 내에 있는 시스템 패밀리 구성요소에 치수를 지정할 수 없습니다.

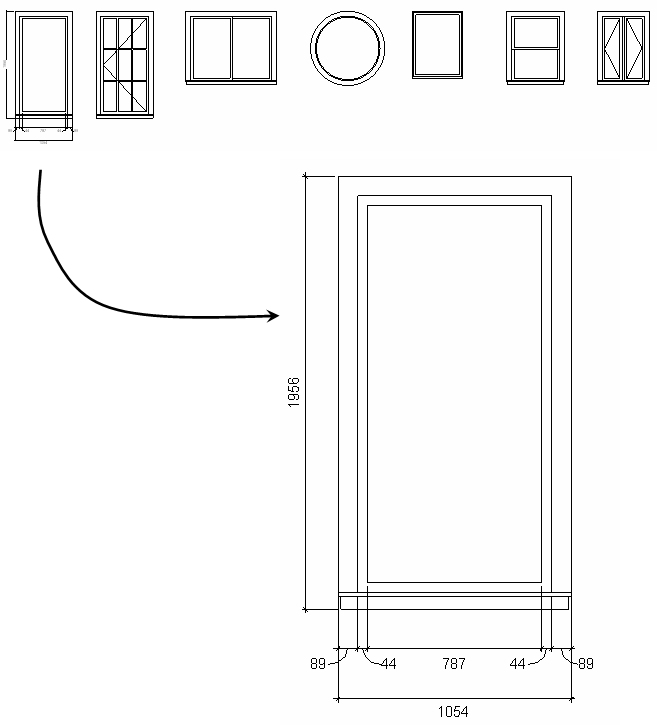

첫 번째 창에 치수가 지정된 창 범례

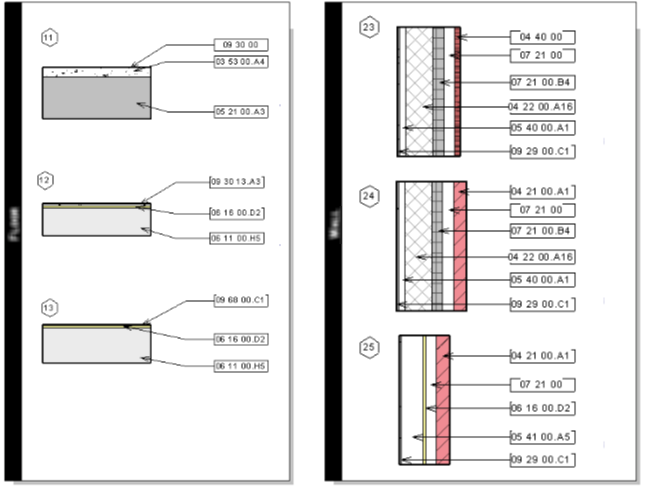

범례 예
일반적인 범례로
- 주석 범례. 단면 헤드, 레벨 표식기, 지정점 레벨 마크, 입면도 기호, 키노트 기호, 수정기호 태그, 요소 태그, 모델 객체를 나타내지 않는 기타 기호 등의 시트 주석을 표시합니다. 각 기호에는 연관된 설명 문자가 있습니다. 모든 기호는 인쇄되는 크기로 표시됩니다.
- 모델 기호 범례. 모델 객체의 기호 표현을 약간의 설명 문자와 함께 표시합니다.
일반적인 요소로는 전기 설비, 배관 설비, 기계 장비 및 대지 객체를 들 수 있습니다.
- 선 스타일 범례. 선택한 선 스타일의 선과 도면에서 해당 선 스타일이 표시하는 대상을 식별하는 문자를 표시합니다.
방화 등급선, 대지 경계선, 셋백선, 전기 배선, 배관, 유틸리티, 중심선 등을 예로 들 수 있습니다.
- 재료 범례. 절단 또는 표면 패턴의 샘플 및 해당 패턴과 연관된 재료를 식별하는 문자를 표시합니다.
- 공정. 선택한 그래픽 재지정으로 그린 벽의 단면과 식별 문자를 표시합니다.
범례는 여러 시트에 추가할 수 있습니다. 상세 선, 문자, 치수, 채워진 영역과 같이 드래프팅 뷰에 배치 가능한 요소는 범례에 배치할 수 있습니다.
범례 뷰는 각 프로젝트별로 고유하므로 프로젝트 간에 전송할 수 없습니다.
주: 범례에 배치된 구성요소는 Revit 건물 모델에서 구성요소의 추가 인스턴스(instance)로 계산되지 않으므로 일람표나 참고 블록에 나열된 해당 구성요소의 인스턴스(instance) 수에 추가되지 않습니다.
범례 뷰를 그래픽 팔레트로 사용할 수 있는데, 이것은 범례 뷰에서 구성요소를 선택하고 유사 작성 또는 일치 유형 도구를 사용하여 구성요소를 다른 뷰에 배치할 수 있음을 의미합니다.
