다중 세그먼트 치수에서 참조된 요소 앵커

다중 세그먼트이고 동일 구속조건을 가진 치수에서 앵커 기호를 사용하여 앵커된 요소를 지정할 수 있습니다. 앵커된 요소는 치수에서 다른 요소를 이동하는 동안에도 움직이지 않습니다.

1. 다중 세그먼트 치수를 작성합니다.
2. 도면 영역에서 치수를 선택하고 치수 동일 기호()를 클릭하여 치수가 동일하게 구속되도록 합니다.
3. 앵커할 요소를 제외하고 치수가 참조하는 요소를 선택합니다.

   예제

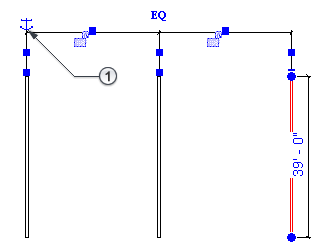

   다음 이미지에는 동일한 치수, 빨간색의 선택된 요소, 그리고 치수 부근에 있는 앵커 기호 가 표시됩니다.


4. 앵커 기호를 클릭한 상태로 둡니다. 앵커의 치수 보조선이 표시됩니다.
5. 앵커 기호를 앵커할 요소로 끕니다.
6. 치수에서 참조된 앵커되지 않은 모든 요소를 이동합니다.

   앵커에 의해 표시된 요소는 이동하지 않습니다.

주: 앵커가 현재 부착된 요소를 선택할 경우 앵커의 위치도 이동됩니다.
