패널 일람표의 모양을 사용자화할 수 있습니다. 일반 모양에 대한 설정뿐만 아니라 회로 정보 및 부하 요약도 지정할 수 있습니다.
- 관리 탭
패널 일람표 템플릿
템플릿 편집을 클릭합니다. - 템플릿 편집 대화상자의 템플릿에 대해 템플릿을 선택하고 열기를 클릭합니다.
- 패널 일람표 템플릿 수정 탭에서 템플릿 옵션 설정을 클릭합니다.
- 필요에 따라 다음 카테고리에서 템플릿 옵션을 설정합니다.

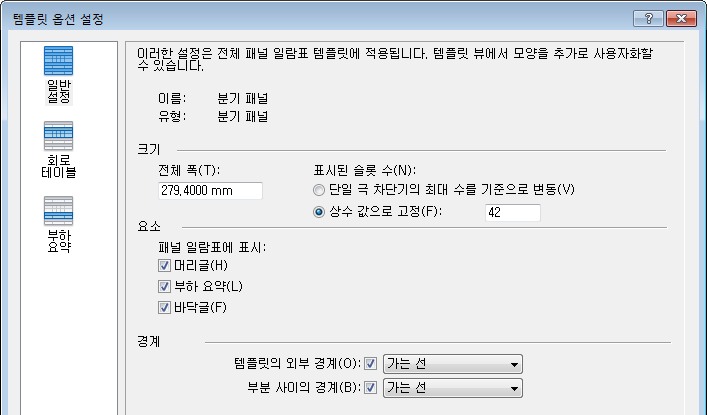

일반 설정
- 왼쪽 창에서 일반 설정을 선택합니다.
- 전체 폭에 대해 플로팅된 일람표의 폭을 인치 단위로 지정합니다.
- 표시된 슬롯 수에 대해 표시할 슬롯이 전기 시설물에서 결정되는지 여부를 지정하거나 상수 값을 설정합니다. 단일 극 차단기의 최대 수를 기준으로 변동을 선택하는 경우 전기 시설물 특성의 최대 #1 극 차단기 매개변수에 따라 슬롯 수가 결정됩니다. 주: 장치의 극 수가 템플릿에 의해 지정된 슬롯 수를 초과하면 경고가 표시됩니다.
- 패널 일람표에 표시에 대해 템플릿의 머리글, 부하 요약 및 바닥글 부분을 표시할지 여부를 지정합니다.
- 경계에 대해 템플릿의 외부 경계 및 부품 간의 경계를 표시할지 여부를 지정합니다.
일반 설정 옵션을 통해 폭, 부품, 경계, 표시되는 슬롯 및 부품의 수 등 전체 패널 일람표 모양을 사용자화할 수 있습니다. 패널 일람표를 작성하기 전 또는 후에 사용자 지정에 맞추어 이러한 설정을 수정할 수 있습니다.

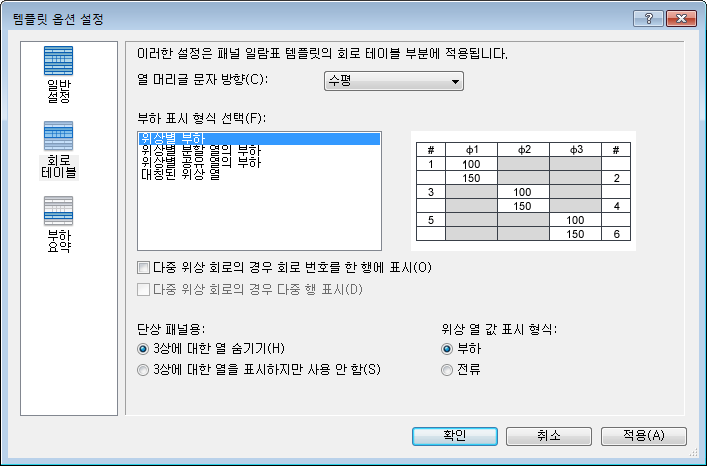

회로 테이블
- 왼쪽 창에서 회로 테이블을 선택합니다.
- 열 머리글 문자 방향을 지정합니다.
- 부하 표시 형식을 지정합니다. 형식 옵션은 편집하는 패널 일람표 템플릿 유형(및 패널 구성)에 따라 다릅니다. 패널 구성에 따라 사용 가능한 형식 옵션이 결정됩니다.
- 위상 열에 측정 단위를 지정합니다.
분기 패널: 두 개 열, 회로 가로로
두 개 열, 회로 가로로 패널 구성을 선택한 경우 분기 패널 템플릿 유형에 대해 다음과 같은 형식 옵션을 사용할 수 있습니다.
위상별 부하: 이 형식은 2열 분기 패널 템플릿에만 사용할 수 있으며 각 회로가 자체 행에 표시됩니다.
이 옵션에서는 행당 2개의 회로를 표시하는 대신 개별 행에 회로가 표시됩니다. 회로 1은 첫 번째 행에 표시되고, 회로 2는 두 번째 행에 표시되며 이러한 방식으로 계속됩니다. 각 위상의 부하가 단일 열에 표시됩니다.
다중 위상 회로의 경우 다중 행 표시
다중 위상 회로의 경우 회로 번호를 한 행에 표시
위상별 분할 열의 부하. 기본 2열 분기 패널 템플릿 형식입니다. 행당 2개의 회로가 있으며 부하 값은 두 개로 분할되는 하나의 더 큰 열에 표시됩니다. 회로 1 및 2는 위상 A에 지정되고, 회로 3 및 4는 위상 B에 지정되며 이러한 방식으로 계속됩니다.
다중 위상 회로의 경우 다중 행 표시
다중 위상 회로의 경우 회로 번호를 한 행에 표시
위상별 공유 열의 부하. 이 형식은 2열 분기 패널에만 사용할 수 있습니다. 이 옵션에서 위상별 분할 열의 부하(위) 형식과 유일하게 다른 점은 한 행에서 2개의 회로에 대한 부하가 별도의 열에 표시되는 대신 슬래시로 구분된다는 것입니다.
회로 번호를 여러 행에
다중 위상 회로의 경우 회로 번호를 한 행에
대칭된 위상 열: 이 형식은 2열 분기 패널에만 사용할 수 있으며 행당 2개의 회로가 포함된 2세트의 위상 열을 나타냅니다. 회로 1과 회로 2의 부하가 별도의 위상 열에 표시되며 이러한 방식으로 계속됩니다.
다중 위상 회로의 경우 다중 행 표시
다중 위상 회로의 경우 회로 번호를 한 행에 표시
분기 패널: 두 개 열, 회로 아래로
분기 패널에 회로를 지정하는 다른 방법입니다. 회로가 패널에 걸쳐 가로로 지정되는 대신 한 쪽에서 아래로 (위에서 아래로) 지정된 다음 다른 쪽에서 아래로 지정됩니다.
두 개 열, 회로 아래로 패널 구성을 선택한 경우 분기 패널 템플릿 유형에 대해 다음과 같은 형식 옵션을 사용할 수 있습니다.
위상별 부하:
다중 위상 회로의 경우 다중 행 표시
다중 위상 회로의 경우 회로 번호를 한 행에 표시
위상별 분할 열의 부하. 이 형식은 행당 2개의 회로를 나타내며 부하 값은 두 개로 분할되는 하나의 더 큰 열에 표시됩니다.
다중 위상 회로의 경우 다중 행 표시
다중 위상 회로의 경우 회로 번호를 한 행에 표시
위상별 공유 열의 부하. 이 형식은 2열 분기 패널에 사용할 수 있으며 두 회로의 부하를 슬래시로 구분하여 한 행에 나타냅니다.
다중 위상 회로의 경우 다중 행 표시
다중 위상 회로의 경우 회로 번호를 한 행에 표시
대칭된 위상 열. 이 형식은 2열 분기 패널에만 사용할 수 있으며 2세트의 위상 열을 나타냅니다. 행당 두 개의 회로 및 회로 1과 회로 2의 부하가 별도의 위상 열에 표시됩니다.
다중 위상 회로의 경우 다중 행 표시
다중 위상 회로의 경우 회로 번호를 한 행에 표시
하나의 열 분기 패널
회로당 총 부하만. 여기에 표시된 1열 분기 형식의 경우 첫 번째 행이 첫 번째 회로이고 두 번째 행이 두 번째 회로입니다.
다중 위상 회로의 경우 회로 번호를 한 행에 표시
여기에 표시된 형식은 총 부하의 부세트 및 해당 위상의 부하를 표시합니다.
다중 위상 회로의 경우 다중 행 표시
부하 정보 없음. 이 형식은 부하 정보를 표시하지 않습니다.
다중 위상 회로의 경우 회로 번호를 한 행에 표시
다중 위상 회로의 경우 다중 행 표시
회로당 별도의 위상 부하. 위상별 회로 이름 지정 설정을 사용하는 경우 이 형식이 가장 적합합니다.
다중 위상 회로의 경우 회로 번호를 한 행에 표시
다중 위상 회로의 경우 다중 행 표시
스위치 보드
스위치 보드의 경우 모든 회로가 극 수에 관계없이 같은 번호를 표시합니다.
회로당 별도의 위상 부하
단일 위상 패널의 경우 3상에 대한 열을 숨기거나 표시할 수 있습니다.
회로당 총 부하만
첫 번째 행은 첫 번째 회로(3극)입니다. 두 번째 행은 두 번째 회로(3극)입니다.
단일 위상 옵션은 사용할 수 없습니다.
부하 정보 없음. 이 형식은 부하 정보를 표시하지 않습니다.
- 다중 위상 회로에 대한 열을 표시할 형식을 지정합니다(분기 패널 템플릿 전용).
- 다중 위상 회로의 경우 회로 번호를 한 행에 표시에 대해 회로 레이블을 한 행에 표시할지 여러 행에 표시할지 여부를 지정합니다. 이 옵션은 2열 분기 패널 템플릿에만 사용할 수 있습니다.
- 다중 위상 회로의 경우 다중 행 표시에 대해 다중 위상 회로를 여러 행에 표시할지 여부를 지정합니다. 이 옵션은 1열 분기 패널 템플릿에만 사용할 수 있습니다.
- 3상에 대한 열을 표시하지만 사용 안 함에 대해 데이터를 포함하지 않더라도 단일 위상 패널에 대해 세 번째 열을 표시할지 여부를 지정합니다. 단상 패널의 음영 위상 열을 참고하십시오.
- 위상 열 값을 부하(VA) 또는 전류(암페어) 단위로 표시할지 여부를 지정합니다.
패널 일람표 회로 정보의 배치 및 회로 관련 설정을 지정합니다.

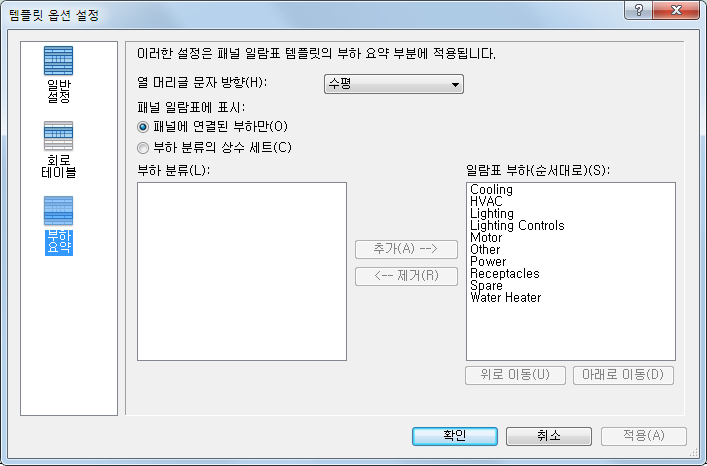

부하 요약
- 왼쪽 창에서 부하 요약을 선택합니다.
- 열 머리글 문자 방향에 대해 문자 표시 방법을 지정합니다.
- 패널 일람표에 표시에 대해 연결된 부하만 표시할지 아니면 부하의 상수 세트를 표시할지 여부를 지정합니다. 상수 세트를 선택한 경우 추가 및 제거 버튼을 사용하여 표시할 부하를 지정합니다.
패널 일람표에 표시할 부하 클래스를 지정하고 부하 클래스의 순서를 지정합니다.
부하 요약 옵션
