이미지가 있는 재료 견적 일람표 작성

이 예제에서는 이미지가 있는 벽 재료 견적 일람표를 작성하는 방법을 보여주지만 동일한 절차를 사용하여 다른 요소 유형에 대한 재료 견적을 작성할 수도 있습니다.

1. 모델에 벽을 그립니다.
2. 관리 탭프로젝트 관리 패널(링크 관리)을 클릭합니다.
3. 추가를 클릭한 후 관련 벽 렌더링 이미지를 추가합니다.
4. 관리 탭설정 패널(프로젝트 매개변수)를 클릭합니다.
5. 인스턴스(instance) 프로젝트 매개변수를 추가합니다.
   1. 이름: 렌더링 이미지
   2. 매개변수 유형: 이미지
   3. 그룹 매개변수: 그래픽
   4. 카테고리: 재료 선택
6. 벽 인스턴스(instance) 를 선택한 후 (유형 편집)을 클릭합니다.
7. 유형 특성 대화상자에서 구조에 대해 편집을 클릭합니다.
8. 구조를 선택한 후 재료 필드를 클릭하고 찾아보기 버튼을 클릭합니다.
9. 재료 탐색기 대화상자에서 대화상자 왼쪽 하단 코너의 (사용자 매개변수)를 클릭합니다.
10. 재료 매개변수 대화상자에서 이미지를 렌더링 이미지 프로젝트 매개변수에 지정하여 벽 재료를 재료 렌더링 이미지와 연관시킵니다.
11. 벽 재료 견적 일람표를 작성하고 재료: 렌더링 이미지 필드를 포함합니다.

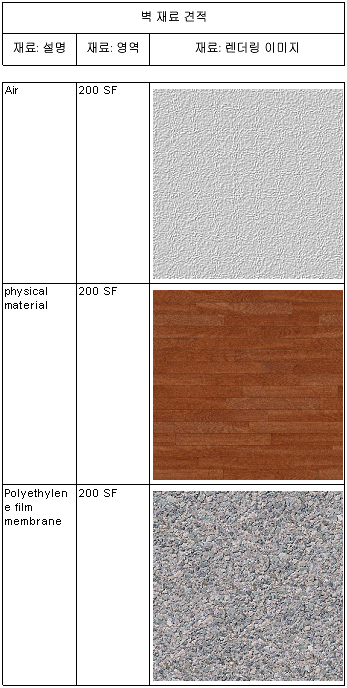

12. 시트 뷰를 작성하고 벽 재료 견적 일람표를 시트에 배치합니다. 벽 재료 견적 일람표 뷰포트가 이미지와 함께 시트에 표시됩니다.
