주: 이 항목에서는 영역 및 볼륨 계산 옵션(건축가 탭
룸 및 영역 패널 드롭다운영역 및 볼륨 계산)이 선택되었다고 가정합니다(기본 설정). 자세한 정보는 볼륨 계산 정보를 참고하십시오.
룸 및 영역 패널 드롭다운영역 및 볼륨 계산)이 선택되었다고 가정합니다(기본 설정). 자세한 정보는 볼륨 계산 정보를 참고하십시오. - 수정할 공간이 표시되는 단면뷰를 작성하거나 엽니다.
단면을 작성하는 경우 단면선이 평면도의 공간과 교차하여 단면뷰에서 공간을 볼 수 있는지 확인합니다.
- 단면뷰에서 공간을 표시합니다.
- 커서를 공간 위에 놓고 강조 표시한 후 선택합니다.

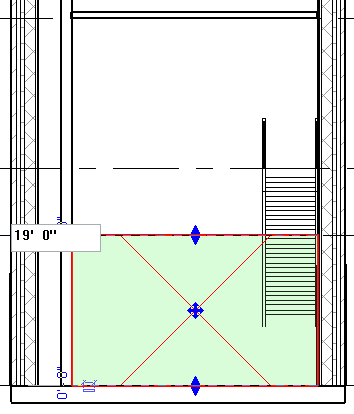

공간 볼륨을 나타내는 음영처리된 영역이 빨간색으로 강조 표시됩니다.
2개의 끌기 컨트롤(맨 위 및 맨 아래) 및 해당하는 임시 치수가 표시됩니다. 끌기 컨트롤 및 치수는 선택한 공간의 수직 범위를 나타냅니다. 상단 끌기 컨트롤 및 치수는 한계 간격띄우기를 나타냅니다. 하단 끌기 컨트롤 및 치수는 베이스 간격띄우기를 나타냅니다.
- 임시 치수를 클릭합니다.
- 값 상자에 새 치수 값을 입력한 다음 Enter 키를 누릅니다.

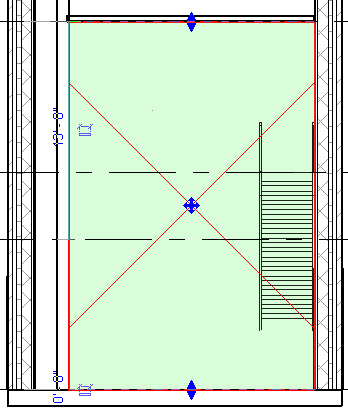

공간의 수직 범위가 변경됩니다. 끌기 컨트롤이 이동하고 음영이 수정되어 새 수직 범위를 나타냅니다.

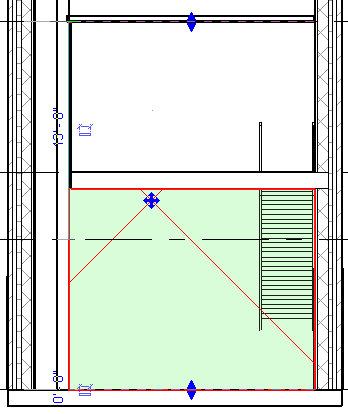

수직 범위가 바닥 또는 천장과 같은 룸 경계 요소를 벗어나는 경우 공간이 룸 경계 요소에 스냅됩니다. 그러나 끌기 컨트롤 및 임시 치수가 아래 표시된 대로 지정된 수직 범위를 나타냅니다.
- 필요한 경우 다른 치수를 재정의합니다.
- 수정을 클릭합니다.
공간의 수직 범위가 재정의되고 공간의 볼륨이 사용자 지정을 따릅니다.
