트러스 태그 위치에 트러스 요소를 따르는 구조 프레임 태그를 배치합니다.
구조 프레임 태그는 작성된 트러스 현재 및 웨브재의 상단 중심에 평행하도록 정렬됩니다.
- Ctrl 키를 누른 상태로 트러스에서 각 현재 및 웨브재를 선택합니다.
- 주석 탭
태그 패널
(모든 항목 태그)를 클릭합니다. - 태그가 지정되지 않은 모든 항목 태그 대화상자에서 현재 뷰에서 선택한 객체만을 선택합니다.
- 트러스 요소에 대해 구조 프레임 태그 카테고리를 클릭합니다.
- 확인을 클릭합니다.

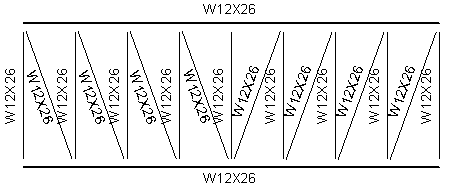

구조 프레임 태그가 배치됩니다. 필요한 경우 클릭하여 태그 위치를 재설정합니다.
- 트러스가 편집된 경우 새 웹에 태그를 지정하려면 트러스에 대해 새 부재에 태그 지정 특성을 지정합니다. 특성 팔레트의 ID 데이터에 있는 뷰 드롭다운의 새 부재에 태그 지정에서 없음 또는 평행 입면뷰를 선택합니다.
선택에 따라 트러스의 향후 부재에 대한 태그가 특정 고도에 배치됩니다.

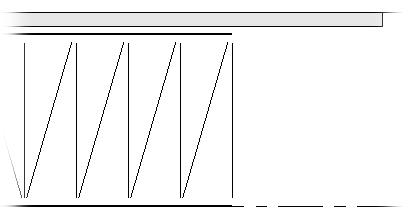

트러스 시작 위치

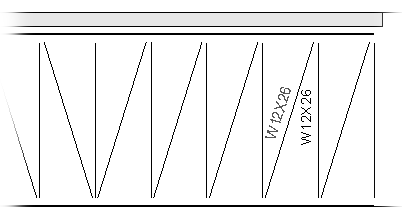

트러스 확장
새 부재는 트러스의 길이를 늘려 추가해야 합니다. 필요한 경우 클릭하여 태그 위치를 재설정합니다.
