평면뷰에서와 동일한 도구 및 방법을 사용하여 입면뷰에서 파이프를 그립니다. 그러나 다른 관점에서 배치를 보기 때문에 결과가 예상과 다를 수 있습니다. 입면뷰 평면에서 그린 파이프는 입면뷰 평면을 기준으로 그려집니다. 입면뷰에서 그릴 때 3D 뷰 또는 평면뷰에 작업 결과가 표시되도록 하십시오. 다음 사항을 유념하십시오.
- 입면뷰에서 그린 파이프의 시작점을 설정하려면 기존 커넥터를 선택합니다. 시작점의 깊이를 지정할 수 없으므로, 커넥터에서 시작하여 깊이를 지정합니다. 기존 파이프, 장치 또는 설비에 연결하지 않을 경우 깊이는 0으로 가정되고 파이프는 뷰 평면에 배치되며 입면뷰를 기준으로 그려집니다(평면뷰에서 볼 때 입면뷰 태그의 중심에 놓임). 파이프를 입면뷰 평면에 수직인 기존 파이프에 연결할 경우(예를 들어, 북쪽 입면뷰에서 북쪽에서 남쪽으로 진행하는 파이프) 새 파이프는 다음 조건에 따라 배치됩니다.
새 파이프는 입면뷰에 대한 (전경에 있는) 뷰 평면과 가장 가까운 사용 가능한 커넥터에 연결됩니다. 사용 가능한 커넥터는 다른 커넥터에 아직 연결되지 않고 입면뷰 경계 내에 있는 커넥터입니다. (입면뷰의 유일한 경계는 전경에 있는 뷰 평면입니다.)

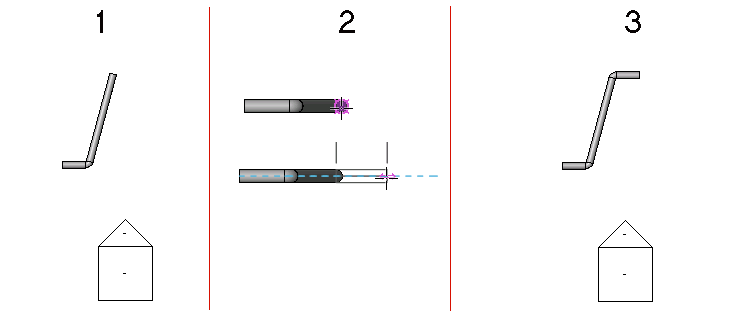

다음 예제에서는 기존 파이프(1)의 두 커넥터를 모두 사용할 수 있습니다. 입면뷰(2)에서 추가된 수평 세그먼트는 평면뷰(3)에 표시된 대로 뷰 평면에서 가장 가까운 커넥터에 연결됩니다.
뷰 범위 내 커넥터가 두 개인 경우

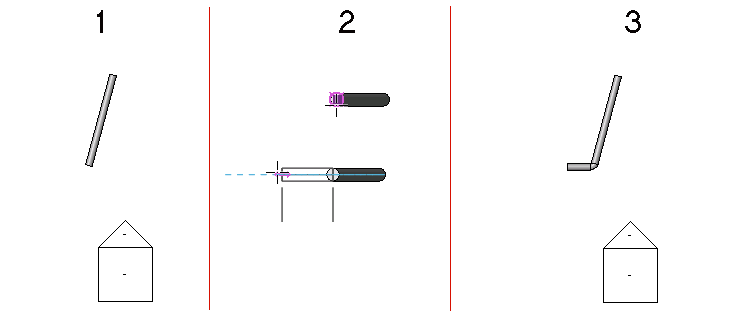

뷰 범위 내에 사용 가능한 커넥터가 하나만 있는 경우 이 커넥터가 사용됩니다. 다음 예에서는 뷰 평면에서 가장 가까운 커넥터가 이미 사용되었습니다(1). 입면뷰(2)에서 새 파이프가 추가된 경우 파이프는 사용 가능한 유일한 커넥터를 사용하는 기존 파이프(3)의 맨 끝에 추가됩니다.
뷰 범위 내 사용 가능한 커넥터가 한 개뿐인 경우
뷰 범위 내에 사용 가능한 커넥터가 없는 경우 새 파이프는 입면뷰 평면과 기존 파이프의 교차점에서 T자형과 연결됩니다. 파이프 중심선은 정확하게 뷰 평면 위에 배치됩니다.
- 입면뷰 평면과 수직인 기존 파이프의 커넥터에 수직 파이프를 연결하는 경우 새 파이프는 (전경에 있는) 뷰 평면에서 가장 가까운 열린 커넥터에 연결됩니다. 열린 커넥터가 없는 경우 새 파이프는 뷰 평면과 기존 파이프의 교차점에서 T자형과 연결됩니다.

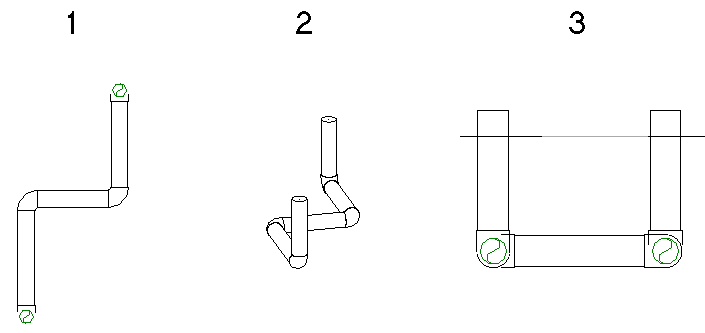

다음 예에서는 입면뷰에서 2개의 수직 파이프 세그먼트가 파이프 단면에 추가되었습니다. 원래 파이프는 평면뷰(1), 연관된 3D 뷰(2) 및 남쪽 입면뷰(3)에 표시됩니다.

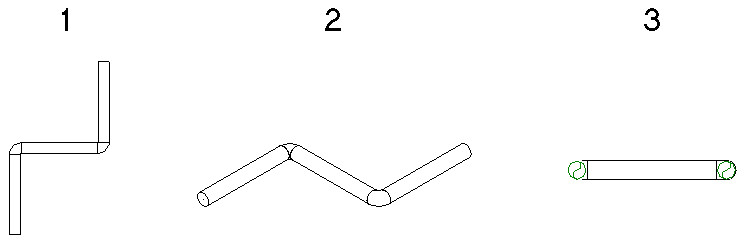

결과로 생성된 수직 세그먼트가 평면뷰(1), 연관된 3D 뷰(2) 및 남쪽 입면뷰(3)에서 어떻게 표시되는지 (왼쪽에서 오른쪽으로) 보여줍니다.

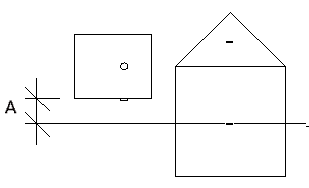

- 입면뷰의 특정 패밀리 구성요소(예: 보일러)에 있는 커넥터에서 파이프를 그릴 때 뷰 평면과 구성요소의 커넥터 사이에 필수 세그먼트 및 엘보를 허용하기 위한 충분한 거리(A)를 두십시오. 공간이 충분하지 않으면 연결할 수 있도록 뷰 평면이 이동됩니다.

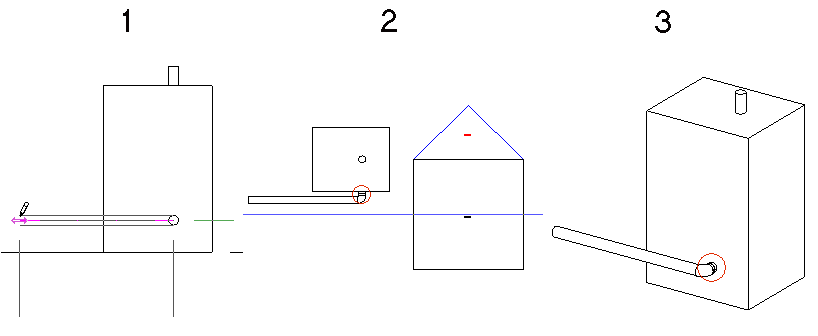

이 경우 파이프를 남쪽 입면뷰(1)에 그리면 평면뷰(2)와 3D 뷰(3)에 표시된 대로 Revit에서 보일러 커넥터와 엘보 간에 짧은 파이프 세그먼트를 추가합니다.
