동일한 도구 및 방법을 사용하여 평면뷰에서처럼 입면뷰 및 단면뷰에서 덕트장치를 그립니다.
그러나 다른 관점에서 배치를 보기 때문에 결과가 예상과 다를 수 있습니다. 입면뷰/단면뷰에서 그린 덕트장치는 입면뷰/단면뷰 평면을 기준으로 그려집니다. 입면뷰/단면뷰에서 그릴 때 3D 뷰 또는 평면뷰를 표시하여 작업 결과를 봅니다. 다음 사항을 유념하십시오.
- Revit은 평면뷰를 기준으로 직사각형 덕트에 대한 방향을 유지하도록 시도합니다. 대부분의 경우 입면뷰/단면뷰에서 덕트를 그릴 때 폭(W)은 뷰에 나타날 때 왼쪽에서 오른쪽으로 측정되고, 높이(H)는 위에서 아래로 측정됩니다. 입면뷰/단면뷰에서 8" W x 12" H 덕트를 그릴 경우 동일한 덕트가 평면뷰에서 12" W x 8" H로 표시됩니다. 그 이유는 평면뷰의 관점에서는 덕트의 상단을 보고 입면뷰/단면뷰에서는 덕트의 측면을 보기 때문입니다. 주: 스페이스바를 누른 상태에서 덕트를 기존 덕트장치에 추가할 때 새 덕트는 기존 덕트장치의 크기를 가정합니다. 옵션 막대는 기존 덕트의 폭과 높이를 표시하고 이러한 치수로 추가 중인 덕트가 그려집니다. 그러나 수평 덕트를 (뷰 평면에 수직인) 끝 뷰로 표시하는 기존 덕트에 추가할 때 폭과 높이가 반전됩니다. 즉, 폭의 값이 위에서 아래로 뷰에서 측정되고 높의 값이 왼쪽에서 오른쪽 치수로 측정됩니다.팁: 수정 | 덕트 배치 탭
배치 도구 패널
크기 상속을 클릭하여 기존 덕트장치의 크기를 가정할 수 있습니다. 다음 예는 입면뷰/단면뷰에 추가된 덕트장치의 방향을 나타냅니다. 이 예에서 모든 기존 세그먼트는 12" W x 8" H입니다.

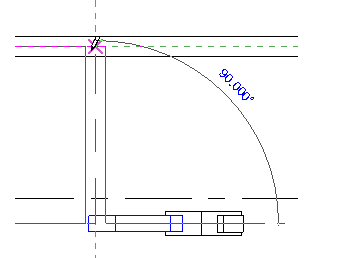

첫 번째 예에서는 12" W X 8" H 수평 덕트가 평면뷰에 표시됩니다.

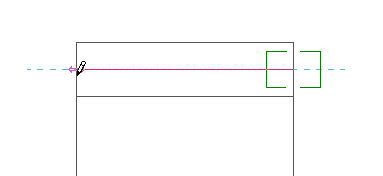

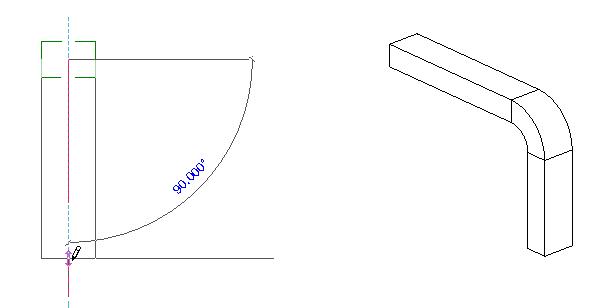

입면뷰에서는 수평 덕트가 덕트에 추가됩니다. 덕트의 미리보기는 새 덕트의 방향이 12" 면(W)을 맨 위에서 맨 아래 치수로 표시했음을 보여줍니다.

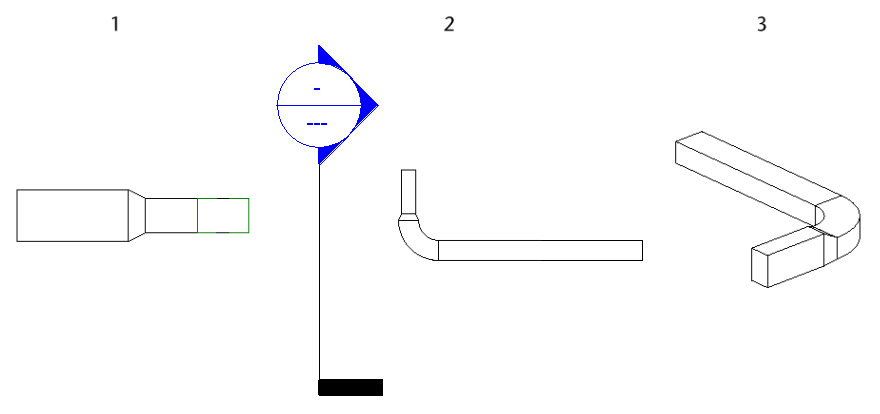

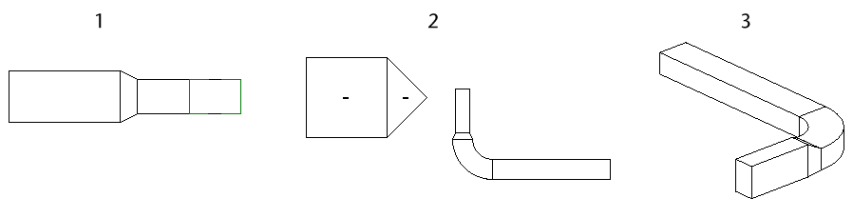

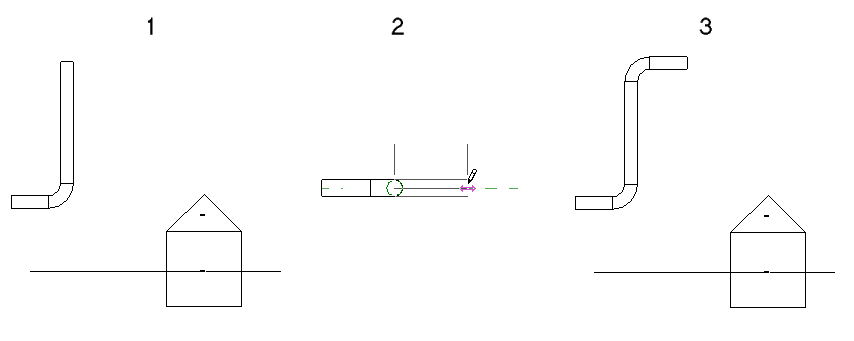

결과 덕트장치가 아래의 입면뷰(1), 평면뷰(2) 및 3D 뷰(3)에 표시됩니다. 덕트장치는 엘보와 새 덕트 세그먼트 간의 변환을 포함합니다.
이전 예의 덕트에서 새 덕트를 위(또는 아래)로 그릴 때 변환을 표시할 필요가 없습니다. 폭 및 높이는 입면뷰를 기준으로 표시됩니다.
입면뷰에서 기존 덕트에 연결할 때 원하는 결과를 얻으려면 옵션 막대에서 폭과 높이를 지정해야 할 경우가 있습니다.

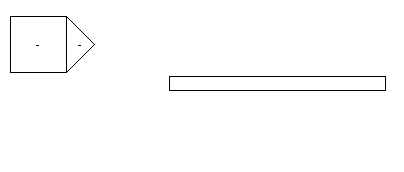

- 입면뷰에서 그린 덕트의 시작점을 설정하려면 기존 커넥터를 선택합니다. 시작점의 깊이를 지정할 수 없으므로, 커넥터에서 시작하여 깊이를 지정합니다. 기존 덕트, 장치 또는 설비에 연결하지 않을 경우 깊이는 0으로 가정되고 덕트는 뷰 평면에 배치되며 단면뷰를 기준으로 그려집니다(평면뷰에서 볼 때 입면뷰 태그의 중심에 놓임). 예를 들어, 북쪽 입면뷰에서 북쪽에서 남쪽으로 진행하는 덕트를 기존 덕트장치의 끝 뷰(입면뷰 평면에 수직임)에 연결할 때 새 덕트가 다음 조건에 따라 배치됩니다.
새 덕트는 입면뷰에 대한 (전경의) 뷰 평면과 가장 가까운 사용 가능한 커넥터에 연결됩니다. 사용 가능한 커넥터는 다른 커넥터에 아직 연결되지 않고 입면뷰 경계 내에 있는 커넥터입니다. (입면뷰의 유일한 경계는 전경에 있는 뷰 평면입니다.)

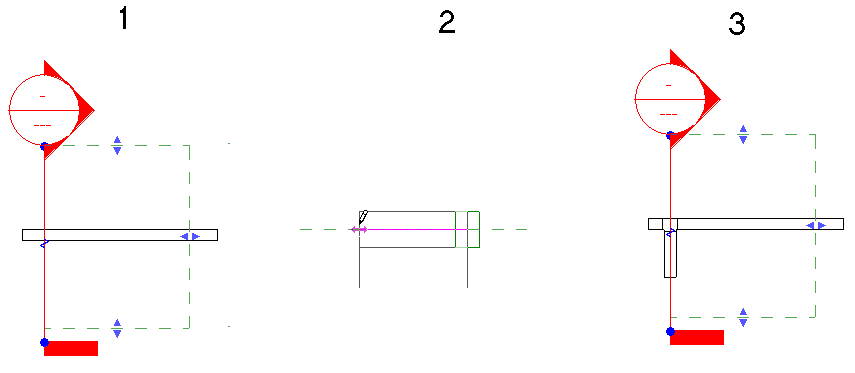

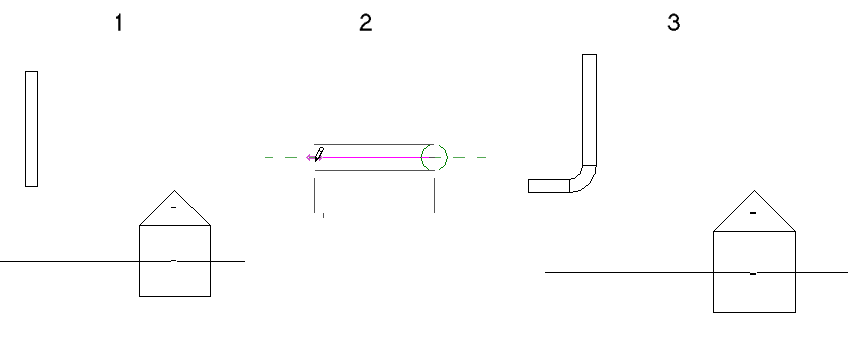

다음 예에서는 기존 덕트(1)의 두 커넥터를 모두 사용할 수 있습니다. 입면뷰(2)에서 추가된 수평 세그먼트는 평면뷰(3)에 표시된 대로 뷰 평면에서 가장 가까운 커넥터에 연결됩니다.
뷰 범위 내 커넥터가 두 개인 경우
두 커넥터 모두 뷰 범위 내에 있음

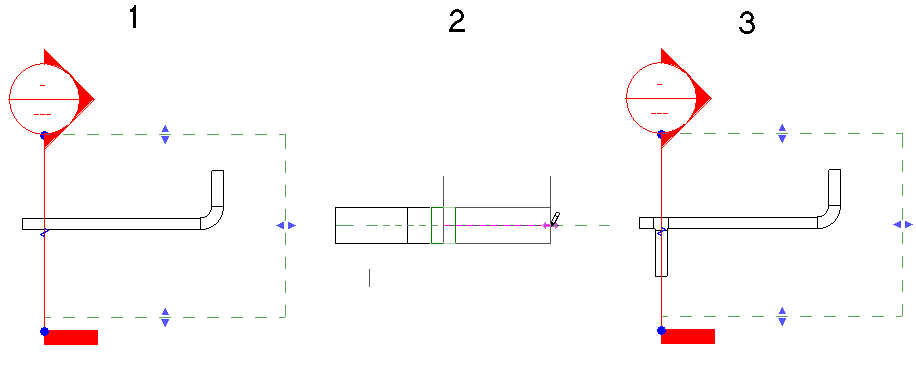

뷰 범위 내에 사용할 수 있는 커넥터가 하나만 있는 경우 해당 연결이 사용됩니다. 다음 예에서는 뷰 평면에서 가장 가까운 커넥터가 이미 사용되었습니다(1). 새 덕트를 입면뷰(2)에 추가하면 새 덕트는 사용 가능한 유일한 커넥터를 사용하여 기존 덕트장치(3)의 맨 끝에 추가됩니다.
뷰 범위 내 사용 가능한 커넥터가 한 개뿐인 경우
뷰 범위 내에 커넥터 하나만 있음
뷰 범위 내에서 사용 가능한 커넥터가 없는 경우 덕트는 뷰 평면과 세그먼트의 교차점에서 T자형과 연결됩니다. 덕트 중심선은 정확하게 뷰 평면 위에 배치됩니다.

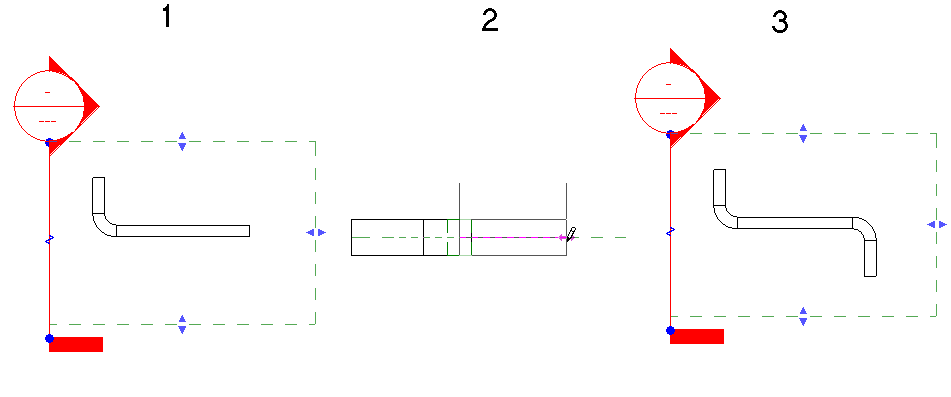

뷰 범위 내에 사용할 수 있는 커넥터가 없는 경우 평면뷰(1)에서와 같이 (입면뷰(2)에 추가된) 새 덕트는 입면뷰 평면과 기존 덕트장치(3)의 교차점에서 T자형과 연결됩니다. 덕트 중심선은 정확하게 뷰 평면 위에 배치됩니다.
뷰 범위 내의 유일한 커넥터가 이미 사용 중임
뷰 범위 내에 두 개의 커넥터가 있지만 하나는 이미 사용 중임
사용 가능한 모든 커넥터가 뷰 범위 밖에 있음
- 덕트를 단면뷰 평면에 수직인 기존 덕트장치에 연결할 경우(예를 들어, 북쪽 단면뷰에서 북쪽에서 남쪽으로 진행하는 덕트) 새 덕트는 다음 조건에 따라 배치됩니다.
새 덕트는 단면뷰에 대한 (전경의) 뷰 평면과 가장 가까운 사용 가능한 커넥터에 연결됩니다. 사용 가능한 커넥터는 단면뷰 경계 내에 있으면서 아직 다른 커넥터에 연결되지 않은 커넥터입니다.

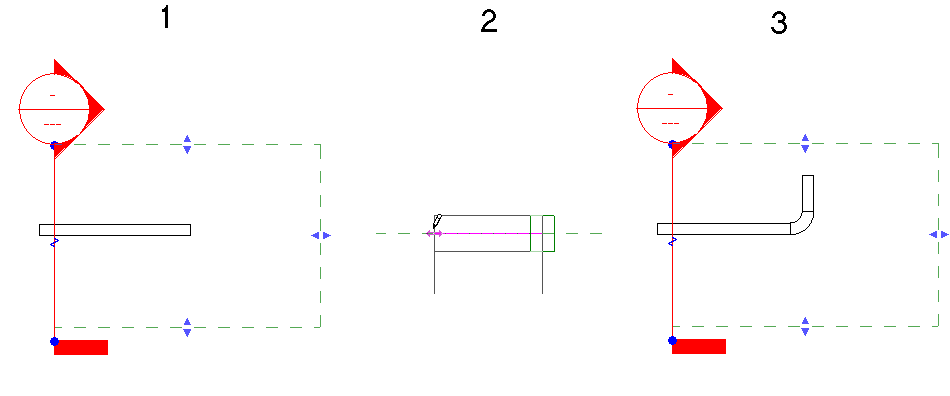

다음 예에서는 기존 덕트(1)의 두 커넥터를 모두 사용할 수 있습니다. 단면뷰(2)에서 추가된 수평 세그먼트는 평면뷰(3)에 표시된 대로 뷰 평면에서 가장 가까운 커넥터에 연결됩니다.
뷰 범위 내에서 커넥터를 하나만 사용할 수 있는 경우 해당 커넥터가 사용됩니다.

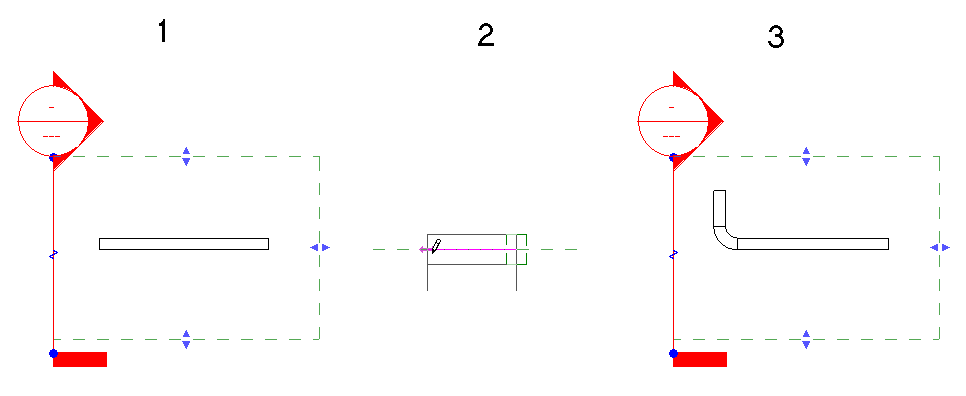

다음 예에서 기존 덕트의 양 끝이 모두 뷰 범위 내에 있더라도 하나만 사용할 수 있습니다. 다른 커넥터는 이미 사용 중입니다. 사용 가능한 커넥터가 뷰 평면에서 가장 먼 위치에 있더라도 이 커넥터가 사용됩니다.
사용 가능한 모든 커넥터가 뷰 범위 밖에 있는 경우 덕트는 뷰 평면과 기존 덕트장치의 교차점에서 T자형과 연결됩니다. 덕트 중심선은 정확하게 뷰 평면 위에 배치됩니다.
뷰 범위 내에는 커넥터가 하나만 있지만 이미 사용 중입니다.

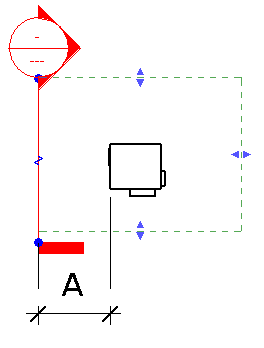

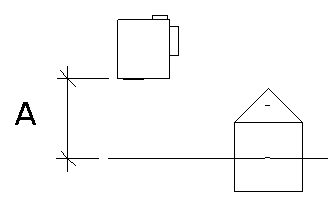

- 단면뷰의 특정 패밀리 구성요소(예: VAV)에 있는 커넥터에서 파이프를 그릴 때 뷰 평면과 구성요소의 커넥터 사이에 필수 세그먼트 및 엘보를 허용하기 위한 충분한 거리(A)를 두십시오. 공간이 충분하지 않으면 연결할 수 있도록 뷰 평면이 이동됩니다.

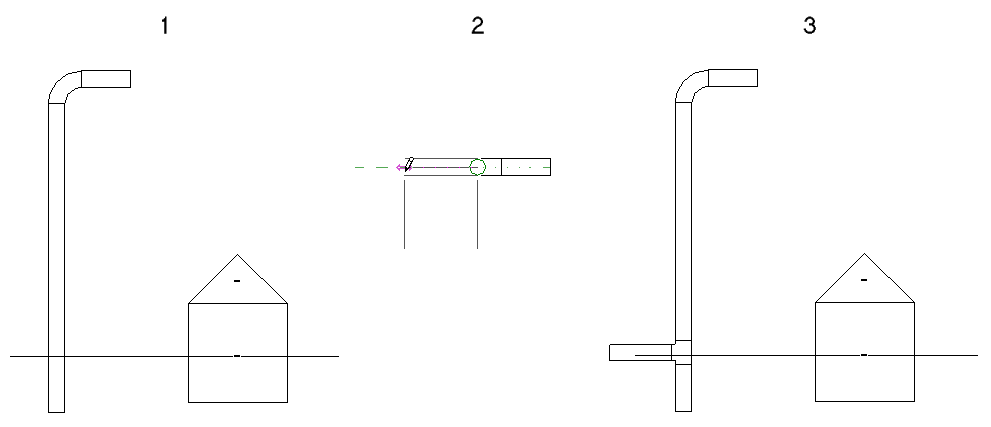

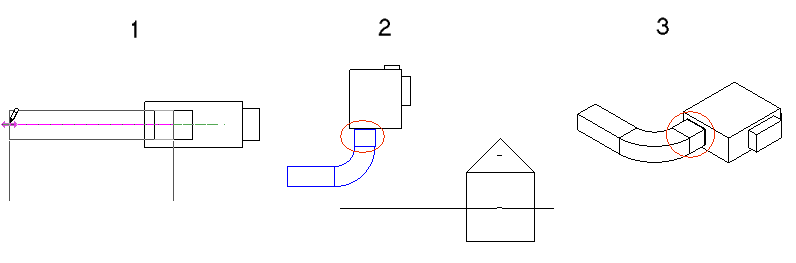

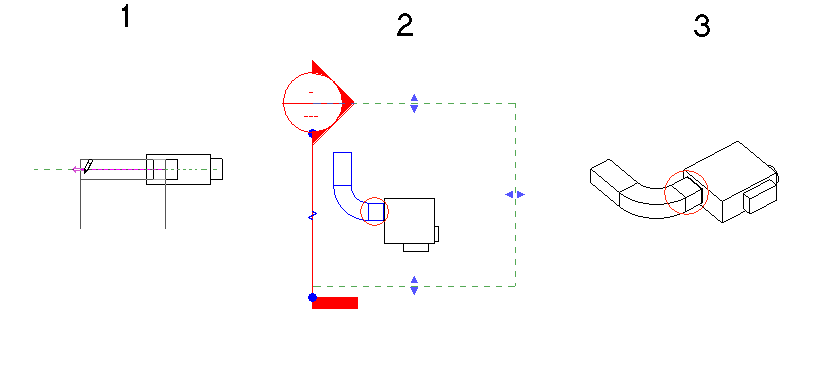

이 경우 덕트를 단면뷰(1)에 그리면 평면뷰(2)와 3D 뷰(3)에 표시된 대로 Revit에서 VAV 커넥터와 엘보 간에 짧은 덕트 세그먼트를 추가합니다.
- 수직 덕트를 입면뷰 평면에 수직인 덕트의 기존 커넥터에 연결하는 경우 새 덕트는 (전경에 있는) 뷰 평면에서 가장 가까운 열린 커넥터에 연결됩니다. 열려 있는 커넥터가 없는 경우 새 덕트는 뷰 평면과 기존 덕트장치의 교차점에서 T자형과 연결됩니다.

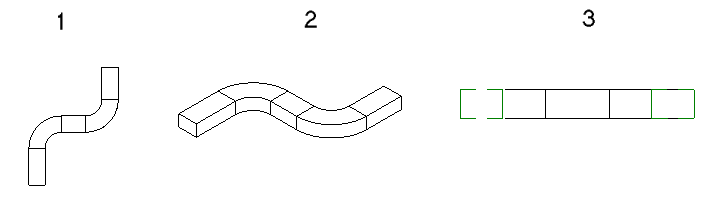

다음 예에서는 2개의 수직 덕트 세그먼트가 입면뷰의 덕트장치에 추가됩니다. 원래 덕트장치는 평면뷰(1), 연관된 3D 뷰(2) 및 남쪽 입면뷰(3)에 표시됩니다.

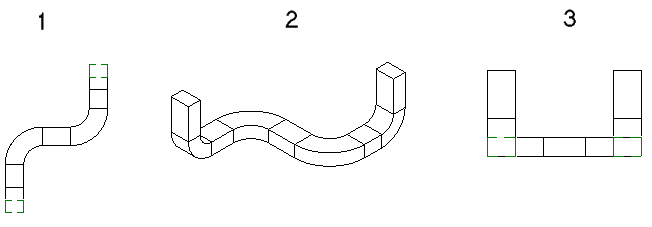

결과로 생성된 수직 세그먼트가 평면뷰(1), 연관된 3D 뷰(2) 및 남쪽 입면뷰(3)에서 어떻게 표시되는지 (왼쪽에서 오른쪽으로) 보여줍니다.
- 입면뷰의 특정 패밀리 구성요소(예: VAV)에 있는 커넥터에서 덕트를 그릴 때 뷰 평면과 구성요소의 커넥터 사이에 필수 세그먼트 및 엘보를 허용하기 위한 충분한 거리(A)를 두십시오. 공간이 충분하지 않으면 연결할 수 있도록 뷰 평면이 이동됩니다.
이 경우 덕트를 남쪽 입면뷰(1)에 그리면 평면뷰(2)와 3D 뷰(3)에 표시된 대로 Revit에서 VAV 커넥터와 엘보 사이에 짧은 덕트 세그먼트를 추가합니다.
- 단면뷰에서 그린 덕트는 뷰 평면을 기준으로 그려집니다. 즉, 평면에서 X축 또는 Y축에 평행하지 않은 단면을 작성할 경우 해당 단면뷰에서 그린 덕트가 단면과 동일한 각도로 배치됩니다.

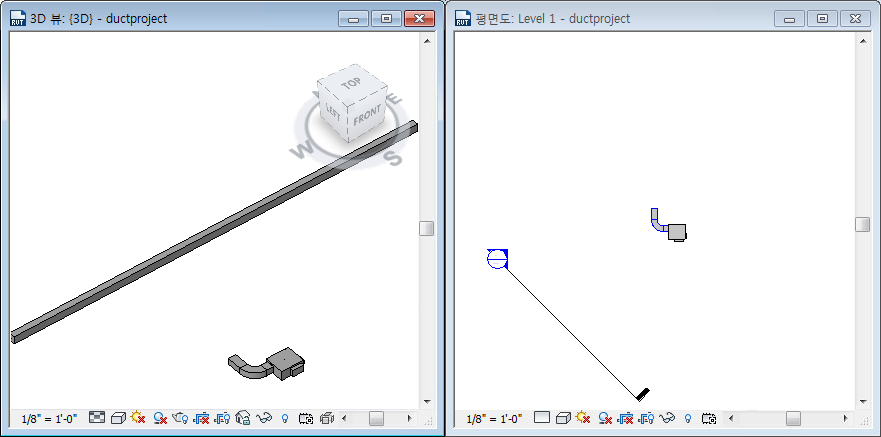

다음 샘플 프로젝트에서는 덕트장치를 추가하여 레벨 1의 세그먼트를 레벨 2의 덕트장치에 연결하려고 합니다.

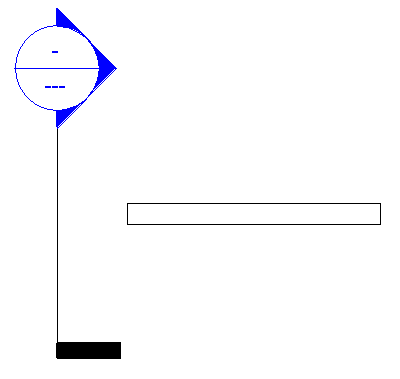

단면뷰에서 레벨 2 덕트장치는 레벨 1 덕트장치 위에 정렬됩니다. 덕트 도구를 사용하면 레벨 1의 VAV에 있는 덕트장치에서 레벨 2의 기존 덕트장치로 수직 챌판을 그릴 수 있습니다.
덕트장치가 레벨 1 VAV의 덕트장치에 있는 커넥터에서 레벨 2의 수평 덕트장치로 추가됩니다.

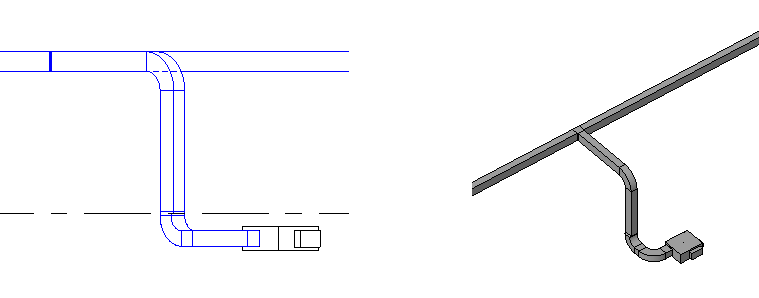

연관된 3D 뷰는 덕트장치가 실제로 어떻게 작성되는지 보여줍니다. 결과 덕트장치는 레벨 2의 덕트장치에 연결하는 수직 세그먼트와 수평 세그먼트로 그려집니다. 수평 세그먼트는 단면뷰 평면에 수직으로 추가됩니다.
