유형 일치 도구를 사용하여 같은 카테고리에서 선택한 다른 유형과 일치하도록 같은 카테고리에 있는 요소를 하나 이상 변환할 수 있습니다.
예를 들어 일반 12” 벽을 선택한 다음 다양한 유형의 다른 벽을 선택하고 모두 일반 12” 벽으로 변환할 수 있습니다.
유형 일치 도구는 소스 요소의 인스턴스(instance) 매개변수를 대상 요소에 복사합니다. 이러한 인스턴스(instance) 매개변수는 패밀리 편집기에서 정의해야 합니다.
- 수정 탭
클립보드 패널

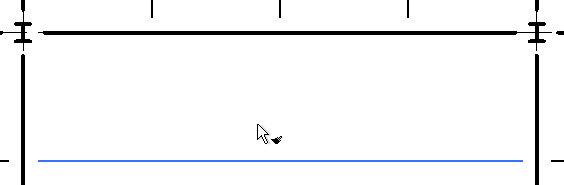

(유형 일치 특성)을 클릭합니다. 커서가 페인트 브러시로 변경됩니다.
- 다른 요소를 변환하려는 해당 유형의 요소를 클릭합니다.

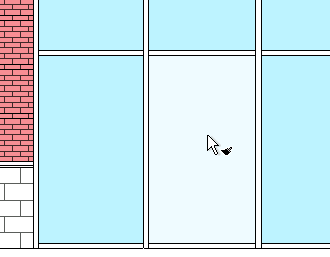

이제 커서 페인트 브러시가 가득찹니다.
- 같은 카테고리의 요소를 클릭하여 선택한 유형으로 변환합니다.
여러 요소를 변환하려면 요소를 개별적으로 계속 클릭하거나 수정 | 유형 일치 탭다중 패널에서
(다중 선택)을 클릭합니다. 선택 상자를 그려 요소를 선택하고 선택 완료를 클릭합니다.
- 새 유형을 선택하려면 도면 영역에서 빈 공간을 클릭하거나 Esc 키를 한 번 눌러 페인트 브러시 모양 커서를 비운 다음 처음부터 다시 시작합니다.
- 도구를 종료하려면 Esc 키를 두 번 누릅니다.
유형 일치 도구에는 다음과 같은 제한이 적용됩니다.
- 프로젝트 뷰 사이에서 유형 일치 도구를 사용하려면 뷰를 모두 열고 도면 영역에서 해당 뷰를 타일링합니다. 그런 다음 위에서 설명한 대로 도구를 사용하여 하나의 뷰에 있는 요소 유형을 다른 뷰에 있는 요소 유형과 비교합니다. (뷰를 타일링하지 않은 경우 뷰 사이에서 유형 일치 도구를 사용할 수 없습니다.)
- 프로젝트 탐색기에서 패밀리 유형이나 그룹 유형을 일치시키려면 먼저 프로젝트 탐색기에서 선택합니다. 그런 다음 유형 일치 도구를 시작하고 도면 영역에서 변환할 요소를 선택합니다.
- 벽 유형을 변경하는 경우 유형 일치 도구는 소스 벽 유형의 베이스 간격띄우기, 미연결 높이, 상단 확장 거리 및 베이스 확장 거리를 대상 벽으로 복사합니다. 대상 벽이 소스 벽과 같은 레벨에 있는 경우 상단 구속조건과 상단 간격띄우기 값도 복사됩니다.
