정확한 난방 및 냉방 부하 해석을 작성하려면 내부 및 외부 룸 경계 구성요소가 올바르게 식별되어야 합니다. 가능할 때마다 중공, 샤프트 및 체이스에 공간 구성요소를 배치해야 합니다. 그러나 일부 영역은 너무 작아서 공간을 배치할 수 없습니다.
이 문제가 발생하면 두 가지 방법 중 하나를 사용하여 이러한 작은 공간의 볼륨을 계산할 수 있습니다.
- 다른 공간에 접하는 벽의 룸 경계 매개변수를 선택 취소합니다. 이렇게 하면 작은 영역의 볼륨이 인접한 더 큰 영역의 볼륨에 포함됩니다.
- 작은 간격 공간 허용치를 수정하여 영역을 작은 간격 공간으로 처리합니다. 이렇게 하면 모델에서 작은 간격 공간 허용치에 들어가는 모든 영역의 볼륨이 인접한 영역의 볼륨에 자동으로 포함됩니다.
이러한 작은 영역의 크기 및 모양에 따라 볼륨을 계산하는 방법이 결정됩니다.
룸 경계 매개변수 선택 취소
- 공간과 작은 영역 사이의 벽을 마우스 오른쪽 버튼으로 클릭한 후 상황에 맞는 메뉴에서 특성을 클릭합니다.
- 특성 팔레트의 구속조건에서 룸 경계를 선택 취소합니다.
- 확인을 클릭합니다.
접선 공간의 음영이 두 영역을 모두 채우며 중공, 샤프트 또는 체이스의 볼륨이 접선 공간에 자동으로 포함됩니다.
- 모델 내 유사한 영역의 룸 경계 매개변수를 선택 취소하려면 이 과정을 반복합니다. 주: 링크된 모델로 작업하는 경우 링크된 모델에서 룸 경계 매개변수를 선택 취소해야 합니다.
영역을 작은 간격 공간으로 처리
- 작은 간격 공간 허용치를 조정하기 전에 작은 간격 공간의 설명을 검토합니다.
종종 모델 전체에 작은 간격 공간 허용치를 적용하는 것보다 특정 영역의 룸 경계 매개변수를 선택 취소하는 것이 더 안전합니다.
- 주석 탭
치수 패널

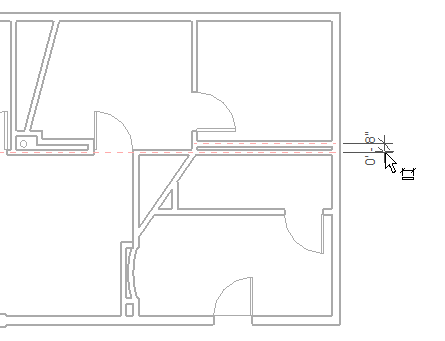

선형을 클릭하고, 작은 간격을 둘러싼 룸 경계 벽의 중심선 사이의 거리를 결정합니다.
- 관리 탭설정 패널
을 클릭합니다. - 특성 팔레트의 에너지 해석에서 편집을 클릭합니다.
- 에너지 설정 대화상자에서 벽 중심선 사이의 거리보다 크거나 같은 작은 간격 공간 허용치를 지정합니다.

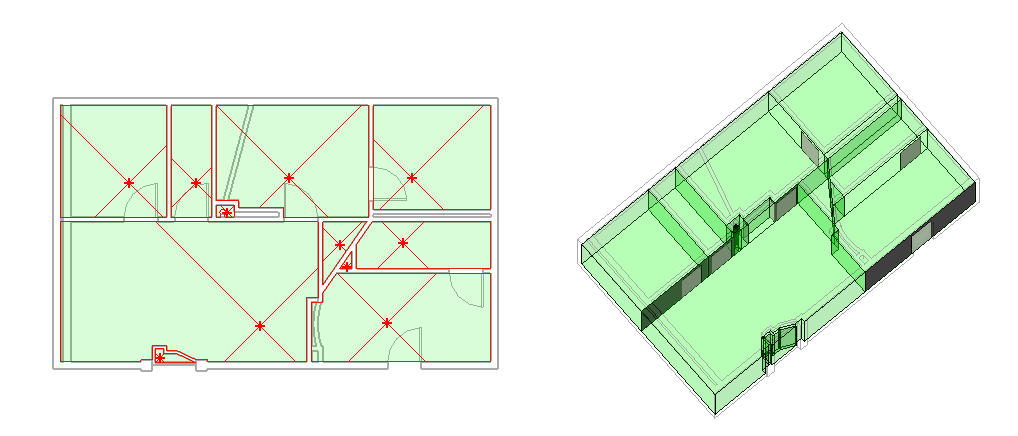

위 그림에는 부하 해석을 위해 준비된 모델이 표시되어 있습니다. 왼쪽에는 평면도가 있고 오른쪽에는 난방 및 냉방 부하 대화상자에서 작성된 해석 모델이 있습니다. 모델 하단의 개구부에 배치된 내부 구성요소를 포함하여 모든 대칭 및 비대칭 영역에 공간이 배치되었습니다. 외부 벽의 왼쪽에 존재하는 공간이 없기 때문에 공간(가장 왼쪽)은 작은 간격이 아닙니다. 이 영역을 접선 공간과 분리하는 벽의 룸 경계 매개변수가 선택 취소되었습니다. 또한 프로젝트 하단 중심에 있는 곡선 영역 및 작은 직사각형 영역을 분리하는 벽에 대한 룸 경계 매개변수도 선택 취소되었습니다. 룸 경계 매개변수가 선택 취소된 경우 접선 공간의 일부로서 이러한 영역에 대해 음영이 표시됩니다. 작은 간격 공간은 평면뷰에 음영 처리되지 않은 상태로 표시됩니다. 그러나 작은 간격 공간은 (난방 및 냉방 부하 대화상자의) 해석 모델에 표시되며 난방 및 냉방 부하 해석 시 계산됩니다.
