이 도구를 사용하여 프로젝트에 공기 터미널을 배치할 수 있습니다. 공기 터미널과 같은 장치를 뷰에 배치하면 이 장치와 연결된 정보가 덕트 시스템의 공간(룸)에 대한 부하를 계산하는 데 사용됩니다. 룸은 룸에서 공급하거나 제거된 공급, 순환 및 배기 공기의 흐르는 전체 양을 유지하는 데, 이 양을 사용하여 올바른 공기 터미널 크기를 선택할 수 있습니다.
구성요소 고도를 지정합니다.
- 공기 터미널을 추가할 덕트 시스템이 포함된 뷰를 엽니다.
- 시스템 탭
HVAC 패널
공기 터미널을 클릭하고 유형 선택기에서 공기 터미널 유형을 선택합니다. - 리본에서 모드 옵션을 지정합니다.
- 패밀리 로드. 구성요소 패밀리를 로드합니다.
- 내부편집 모델링. 이 프로젝트에서만 사용할 수 있는 지정된 구성요소의 새 패밀리를 작성할 수 있습니다.
- 리본에서 자동으로 태그를 추가하기 위해 태그 삽입이 선택되어 있는지 확인합니다. 그런 다음 옵션 막대에서 다음 태그 지정 옵션을 지정합니다.
원하는 작업... 방법... 태그의 방향 변경 수평 또는 수직을 선택합니다. 추가 태그 로드 태그를 클릭합니다. 태그와 터미널 사이에 지시선 포함 지시선을 선택합니다. 지시선의 기본 길이 변경 지시선 확인란의 오른쪽에 있는 텍스트 상자에 값을 입력합니다. - 공기 터미널을 덕트 면에 직접 배치하려면 수정 | 공기 터미널 배치 탭배치 패널
덕트의 공기 터미널을 클릭합니다. 덕트에 새 공기 터미널을 배치하거나 기존 공기 터미널을 끌어 덕트에 배치할 수 있습니다.
- 호스트되지 않은 공기 터미널만 지원됩니다.
- 공기 터미널을 덕트의 면에 스냅하려면 커서를 덕트 안으로 이동합니다.
- 덕트 측면에 공기 터미널을 배치하는 경우 삽입점이 패밀리 삽입점입니다.
- 덕트 끝에 공기 터미널을 배치하는 경우 삽입점이 커넥터에 의해 제어됩니다.
주:
- 옵션 막대에서 호스트되지 않은 공기 터미널 옵션의 경우, 뷰에서 구성요소를 배치한 후 구성요소를 회전하는
- 배치 후 회전을 지정합니다. 팁: 또한 90도씩 회전하도록 구성요소를 배치할 경우 스페이스바를 누를 수 있습니다.
일부 공기 터미널은 작업 기준면에 배치해야 하는 호스트된 구성요소입니다.
- 배치 후 회전을 지정합니다.
- 호스트된 공기 터미널을 선택한 경우
작업 기준면에 배치를 클릭하여 호스트 구성요소를 지정합니다. 팁: 작업 기준면에 공기 터미널을 배치할 때 작업 영역 대화상자에서 기준면을 선택하거나 구성요소를 배치할 때 옵션 막대에서 배치 기준면을 선택해야 할 수 있습니다. - 공기 터미널을 배치할 위치로 커서를 이동한 후 클릭합니다.
- 수정을 클릭합니다.
- 호스트되지 않은 구성요소를 배치할 경우 공기 터미널을 선택하고 특성 팔레트에서 간격띄우기 값을 입력하여 입면도를 지정할 수 있습니다.
주:

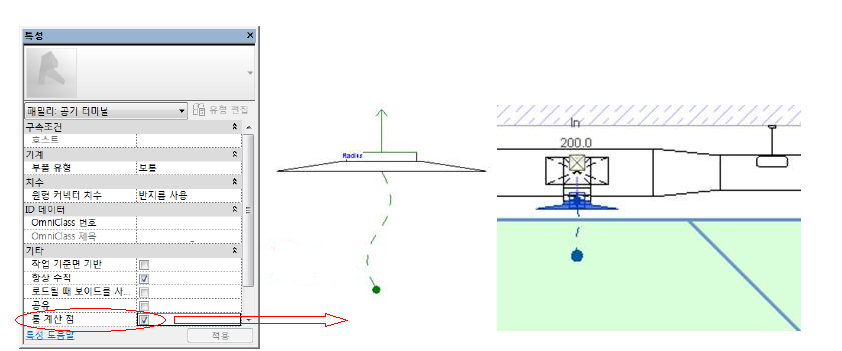

경우에 따라 커넥터가 공간 내부에 위치하지 않도록 공기 터미널을 배치할 수 있습니다. 룸 계산 점을 검색 점으로 사용하여 공기 터미널을 둘 공간을 결정합니다. 공기 터미널에 대한 패밀리를 편집하여 룸 계산 점을 활성화한 다음 계산 점의 위치를 이동하여 룸 계산 점이 공간 내부에 위치하도록 할 수 있습니다. 패밀리 편집기의 특성 팔레트에서 룸 계산 점을 활성화합니다. 공간 내부에 위치하도록 룸 계산 점의 위치를 편집합니다.
룸 계산 점은 공기 터미널이 배치되는 공간을 지정하므로, 이것은 일람표에도 반영됩니다. 예를 들어, 일람표에 이름 및 번호와 같은 공간 데이터가 있는 열을 포함할 경우 룸 계산 점으로 지정된 공간이 사용됩니다.
