지형면에 닫힌 루프를 스케치하여 건물 패드를 추가할 수 있습니다.
- 대지 평면뷰를 엽니다.
- 매스작업 & 대지 탭
대지 모델링 패널
(건물 패드)을 클릭합니다. - 그리기 도구를 사용하여 건물 패드를 닫힌 루프로 스케치합니다.
- 특성 팔레트에서 필요에 따라 레벨로부터 높이 간격띄우기 및 다른 건물 패드 특성을 선택합니다.
팁: 평면뷰에서 건물 패드를 보려면 건물 패드 간격띄우기를 한 레벨보다 높은 값으로 설정하거나 뷰 범위를 조정하십시오.
예

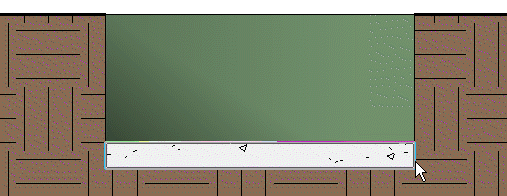

다음 이미지는 표면으로부터 건물 패드 옵셋의 단면뷰를 보여 줍니다.

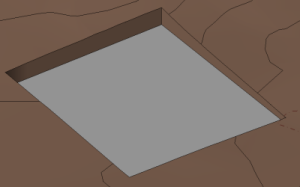

다음 이미지는 단계별 지형면에 있는 건물 패드의 3D 뷰를 보여줍니다.

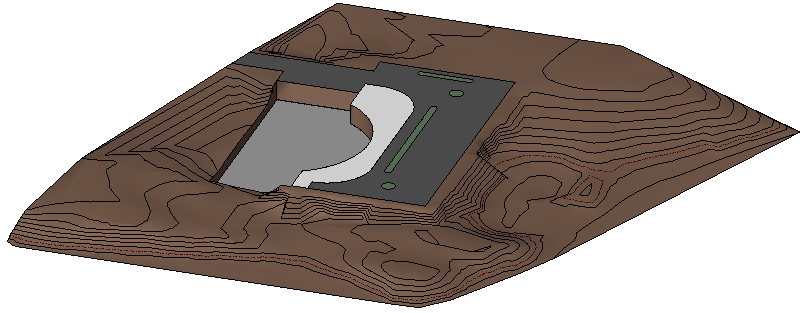

다음 이미지는 지형면에 있는 경사 건물 패드의 3D 뷰를 보여줍니다.
