솔리드 양식 작성
양식 작성 도구로 솔리드 형상을 작성합니다.
작성 탭
그리기 패널에서 그리기 도구 중 하나를 선택합니다.
도면 영역을 클릭하고 닫힌 루프를 그립니다.
닫힌 루프를 선택합니다.
수정 | 선 탭
양식 패널

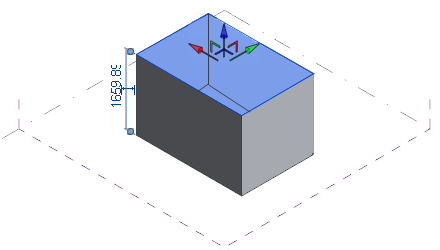

(양식 작성)을 클릭합니다. 솔리드 양식 돌출이 작성됩니다.
(선택사항) 수정 | 양식 요소 탭
양식 패널
(보이드 양식)을 클릭하여 이 양식을 보이드로 변환합니다.
3D 끌기 컨트롤을 사용하거나 도면 영역에서 임시 치수를 편집하여 돌출의 치수를 변경할 수 있습니다.
이 단원의 항목
표면 양식 작성
선 또는 형상 모서리에서 표면 양식을 작성합니다.
회전 양식 작성
작업 기준면을 공유하는 선 및 2D 프로파일에서 회전 양식을 작성합니다.
스윕 양식 작성
선과 선에 수직으로 스케치된 2D 프로파일에서 스윕을 작성합니다.
스윕 혼합 양식 작성
선 또는 선에 수직으로 스케치된 2개 이상의 2D 프로파일에서 스윕 혼합 양식을 작성합니다.
로프트 양식 작성
개별 작업 기준면에 스케치된 2개 이상의 2D 프로파일에서 로프트 양식을 작성합니다.
상위 주제:
양식
관련 태스크
보이드 양식 작성
관련 정보
스케치
솔리드 양식으로 형상 절단
양식 치수 정보
