잠금 해제 도구는 위치에 잠긴 요소 또는 호스트 시스템에 의해 구동되는 요소의 잠금을 해제합니다. 그런 다음 메시지가 나타나지 않고 요소를 이동하거나 수정할 수 있습니다.
잠금을 해제할 요소를 여럿 선택할 수 있습니다. 선택한 요소 중 일부가 잠겨 있지 않은 경우 잠금 해제 도구는 아무 효과가 없습니다.
다음 중 하나를 수행합니다.
- 잠금 해제할 요소를 선택한 다음 수정 | <요소> 탭
수정 패널
(잠금 해제)를 클릭합니다.
- 수정 탭
수정 패널
(잠금 해제)를 클릭하고 잠금 해제할 요소를 선택한 다음 Enter 키를 누릅니다.
도면 영역에서 압정 컨트롤을 클릭하여 요소의 잠금을 해제하면 핀 컨트롤 근처에 X가 표시되어 요소의 잠금이 해제되었음을 나타냅니다.

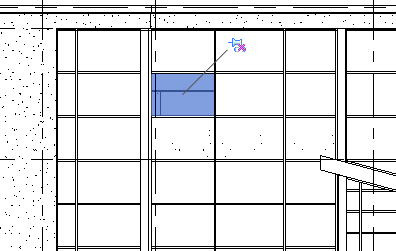

커튼 패널 예
커튼월 패널 또는 보 시스템의 보와 같은 호스트 시스템에 속하는 요소의 경우 요소를 잠금 해제하면 해당 요소에 대한 특성을 재지정할 수 있습니다. 호스트 시스템에 고정된 요소는 호스트 시스템의 특성 및 동작으로 구동됩니다. 이 경우 요소를 잠금 해제하면 호스트 시스템에서 독립적으로 설정됩니다. 이 요소 유형에 대한 도면 영역에 표시되는 잠금 및 잠금 해제 아이콘은 아이콘 이미지에 작은 링크를 포함하여 요소와 호스트 시스템 간에 관계가 있음을 나타냅니다.
주: Revit 2015 소프트웨어 릴리즈에 대한 Autodesk Maintenance Subscription 및 Autodesk Desktop Subscription 고객이 아닌 사용자의 경우, 도면 영역의 잠금/잠금 해제 아이콘은 설명된 대로 기능하지만 링크 이미지를 포함하지 않습니다.

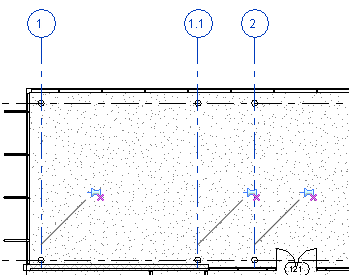

그리드 선 예
그리드 선 또는 벽 요소와 같이 위치에 잠기거나 고정된 독립적 요소의 경우, 요소를 잠금 해제하면 요소를 이동하거나 삭제할 수 있습니다. 이러한 유형의 요소에 대한 도면 영역에 표시되는 잠금 및 잠금 해제 아이콘은 아이콘 이미지에 링크를 포함하지 않습니다.
