평행 배선 그리기

평행 배선을 장치에 있는 표면 커넥터를 통해 연결되거나 케이블 트레이에 연결된 기존 배선 계단진행에 추가할 수 있습니다.

1. 평행 배선을 추가할 뷰를 엽니다.
2. 시스템 탭전기 패널 평행 배선을 클릭합니다.
3. 리본에서 다음 옵션을 지정합니다.

   원하는 작업...	방법...
   원래 배선의 구부림 반지름을 사용하여 평행 배선을 그립니다.	동일한 구부림 반지름을 클릭합니다.
   다양한 구부림 반지름을 사용하여 평행 배선을 그립니다. 주: 이 옵션은 장치가 없는 배선에만 사용할 수 있습니다.	중심 구부림 반지름을 클릭합니다.
   기본 수평 또는 수직 배선 계단진행 수를 변경합니다.	수평 수 또는 수직 수의 오른쪽에 있는 텍스트 상자에 값을 입력합니다.
   수평 또는 수직 배선 계단진행에 대한 기본 간격띄우기를 변경합니다.	수평 간격띄우기 또는 수직 간격띄우기의 오른쪽에 있는 텍스트 상자에 값을 입력합니다.

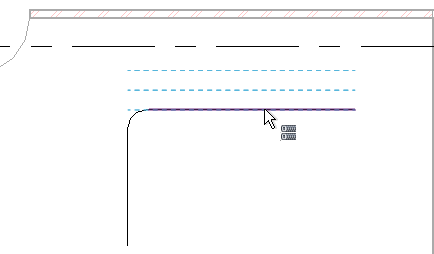

4. 도면 영역에서 커서를 기존 배선으로 이동하여 세그먼트를 강조 표시합니다. 커서를 기존 배선의 한 쪽으로 이동하면 평행 배선의 윤곽이 표시됩니다.

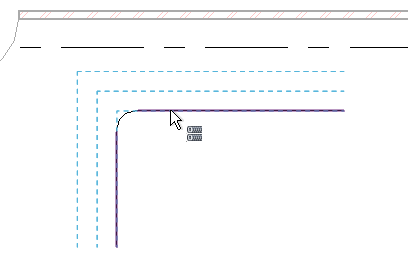

Tab 키를 눌러 전체 배선 계단진행을 선택합니다.



5. 평행 배선을 배치하려면 클릭합니다.
6. 평행 배선 계단진행을 완료하려면 수정을 클릭합니다.
