매스 면에서 벽 작성

면으로 벽 만들기 도구로 선 또는 면을 선택하여 매스 인스턴스(instance)에서 벽을 작성합니다. 이 도구는 매스 인스턴스(instance) 또는 일반 모델의 수평이 아닌 면에 벽을 배치합니다.

매스 면을 변경하는 경우 면으로 벽 만들기 도구를 통해 작성된 벽은 자동으로 업데이트되지 않습니다. 벽을 업데이트하려면 면에 대한 업데이트 도구를 사용합니다.

팁: 수직의 원통 모양 면에 직사각형이 아닌 벽을 작성하려면 개구부와 내부편집 절단을 사용하여 면의 프로파일을 조정합니다.

매스 면에서 벽을 작성하려면

1. 매스가 표시되는 뷰를 엽니다.
2. 매스작업 & 대지 탭면으로 모델링 패널(면으로 벽 만들기)을 클릭합니다.
3. 유형 선택기에서 벽 유형을 선택합니다.
4. 옵션 막대에서 레벨, 높이 및 위치 선에 원하는 값을 선택합니다.
5. (선택 사항) 단일 매스 면에서 벽을 작성하려면 수정 | 면으로 벽 만들기 배치 탭다중 선택 패널(다중 선택)을 클릭하여 벽을 사용 불가능으로 설정합니다. (기본적으로 사용 가능으로 설정됩니다.)

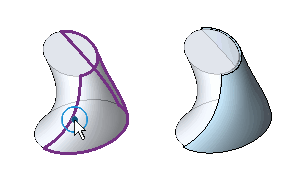

6. 커서를 이동하여 면을 강조 표시합니다.
7. 면을 선택하려면 클릭합니다.

   다중 선택 옵션이 지워지면 벽이 면에 즉시 배치됩니다.

8. 다중 선택이 사용하도록 설정되면 다음과 같이 추가 매스 면을 선택하십시오.
   1. 선택되지 않은 면을 클릭하여 선택에 추가합니다. 선택한 면을 클릭하여 제거합니다.

      커서는 면이 추가(+)될지 또는 제거(-)될지를 나타냅니다.

   2. 선택을 취소하고 다시 선택하려면 수정 | 면으로 벽 만들기 배치 탭다중 선택 패널(선택 지우기)를 클릭합니다.
   3. 원하는 면이 선택되어 있으면 수정 | 면으로 벽 만들기 배치 탭다중 선택 패널벽 작성을 클릭합니다.
