일반 모델 패턴 기반 Revit 패밀리 템플릿에서 패턴 구성요소 패밀리를 작성합니다. 패턴 구성요소를 개념 매스의 표면에 적용할 수 있습니다.
- 일반 모델 패턴 기반 패밀리 템플릿에서 새 패밀리를 시작합니다.
기본적으로 정사각 타일 패턴 그리드가 표시됩니다. 구성요소 템플릿은 그리드, 참조점 및 참조선으로 구성됩니다.
- 도면 영역에서 타일 패턴 그리드를 선택합니다.
- 유형 선택기에서 설계의 모양 및 배치와 가장 가까운 패턴 그리드를 선택합니다. 주: 다수의 미리 정의된 타일 패턴 그리드가 직사각형 및 직사각형 체크무늬보드 또는 장사방형 및 장사방형 체크무늬보드 패턴 등의 다른 패턴과 동일하게 나타납니다. 비슷하게 보이더라도 개념 매스에 적용될 때는 다르게 구성됩니다.
새 타일 패턴 그리드가 적용됩니다.
- 이제 타일 형상을 수정할 수 있습니다.

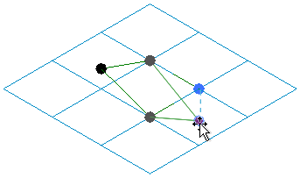

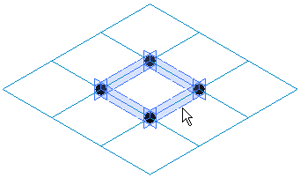

기본 참조점을 잠가 다음 이미지에 표시된 대로 수직 이동만 허용합니다. 그러면 구성요소의 기본 모양이 유지되어 이에 따라 패턴에 적용됩니다. 해당 지정에 따라 점, 선, 기타 형상을 추가하고 패턴을 돌출시켜 구성요소를 설계합니다.
