배선

전기 설정 대화상자의 왼쪽 창에서 배선을 선택하면 오른쪽 창에 배선 테이블이 표시됩니다.

배선 테이블의 설정은 Revit이 와이어 크기 조정을 계산하는 방법과 프로젝트의 전기 시스템 평면도에 와이어가 표시되는 방식을 결정합니다.

• 주변 온도 - 배선이 있는 환경의 온도를 지정합니다.

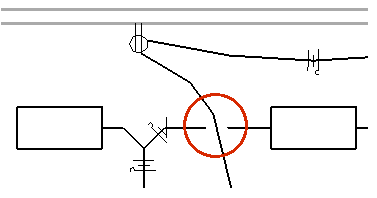

• 배선 교차 간격 - 연결되지 않고 그림과 같이 교차하는 와이어를 표시하는 데 사용되는 간격 폭을 지정합니다.

• 와이어 눈금 마크 - 핫 컨덕터, 접지 컨덕터 및 중립 컨덕터에 대해 표시하는 눈금 마크 스타일을 선택할 수 있습니다.

  Revit은 다음과 같이 네 개의 눈금 마크 스타일을 제공합니다.

  짧은 와이어 눈금 마크
  원 와이어 눈금 마크
  후크 와이어 눈금 마크
  긴 와이어 눈금 마크

  눈금 마크 패밀리를 로드하려면:

  1. 삽입 탭라이브러리에서 로드 패널(패밀리 로드)을 클릭합니다.
  2. 열기 대화상자에서 주석전기눈금 마크로 이동합니다.
  3. 하나 이상의 눈금 마크 패밀리 파일을 선택하고 열기를 클릭합니다.

  각 컨덕터에 다른 스타일을 할당할 수 있습니다.

  값 열을 클릭한 후 을 클릭하고 눈금 마크 스타일을 선택합니다.

  패밀리 편집기를 사용하여 기존 눈금 마크를 사용자화하거나 추가 눈금 마크를 작성할 수 있습니다.

• 눈금 마크 전체의 경사 선 - 접지 컨덕터용 눈금 마크를 표시된 대로 다른 컨덕터용 눈금 마크를 교차하는 대각선으로 표시할 수 있습니다.


  값 열을 클릭한 후 을 클릭하고 예를 선택하여 이 기능을 눈금 마크에 적용합니다. 아니오를 선택한 경우 접지 커넥터에 대해 지정된 눈금 마크가 표시됩니다.

• 눈금 마크 표시 - 눈금 마크를 항상 숨기거나, 항상 표시하거나, 귀로용 눈금 마크만 표시할지 지정합니다.
