덕트 맞춤

맞춤 편집기를 사용하여 시스템 단면에서 덕트장치의 상단, 하단 또는 측면을 정렬합니다.

1. 단면 또는 시스템에서 정렬할 덕트를 강조 표시한 후 Tab 키를 한 번 이상 눌러 정렬할 세그먼트를 강조 표시한 다음 덕트장치를 클릭하여 선택합니다.
2. 수정 | 덕트 탭편집 패널맞춤 맞춤을 클릭하여 맞춤 편집기에 액세스합니다.

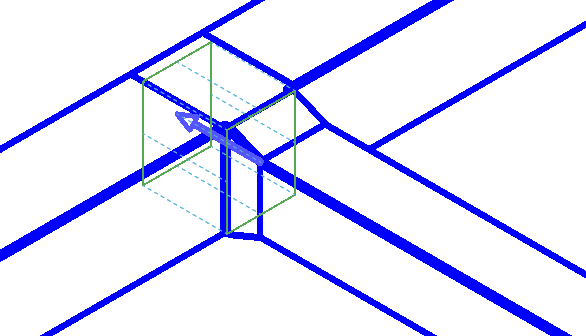

3. 제어점을 클릭하여 분기 끝에 표시되는 화살표에 따라 맞춤에 대한 참조로 사용할 덕트장치 단면의 끝을 선택합니다.


클릭할 때마다 분기 끝에 표시되는 화살표에 따라 시작 세그먼트 또는 끝 세그먼트가 번갈아 선택됩니다.

4. 정렬 참조를 지정합니다.

   클릭	정렬 위치...
   	맨 위 왼쪽
   	맨 위 중심
   	맨 위 오른쪽
   	중간 왼쪽
   	중간 중심
   	중간 오른쪽
   	맨 아래 왼쪽
   	맨 아래 중심
   	맨 아래 오른쪽

   정렬 선을 클릭한 후 도면 영역에서 참조선을 선택할 수도 있습니다. 이 기능은 가는 선이 선택되고 비주얼 스타일이 와이어프레임으로 설정된 3D 뷰에서 가장 유용합니다. 이 기능을 사용하면 표시된 대로 참조 덕트 면의 모서리 및 중심을 따라 파선의 참조선이 표시됩니다.

   주: 맞춤 편집기를 사용하기 전에 비주얼 스타일에 대해 와이어프레임을 지정해야 합니다.

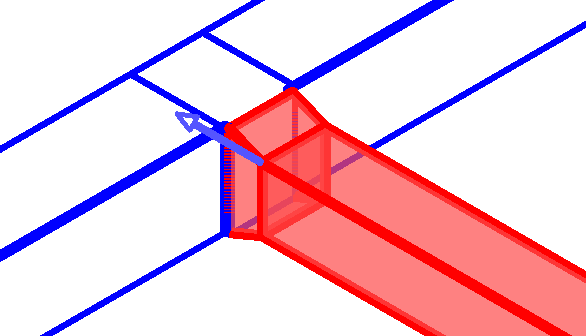

5. 도면에서 정렬 선 중 하나를 클릭하여 맞춤에 사용할 선을 지정합니다.

6. 덕트장치에 대한 맞춤 설정을 사용하려면 완료를 클릭하여 덕트장치를 정렬하고, 변경사항을 적용하지 않고 맞춤 편집기를 종료하려면 취소를 클릭합니다.

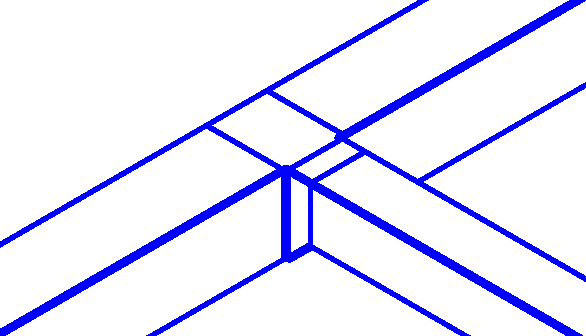

   여기에 표시된 덕트장치는 T자형에 연결된 큰 세그먼트의 상단 중심에 맞춰져 있습니다.
